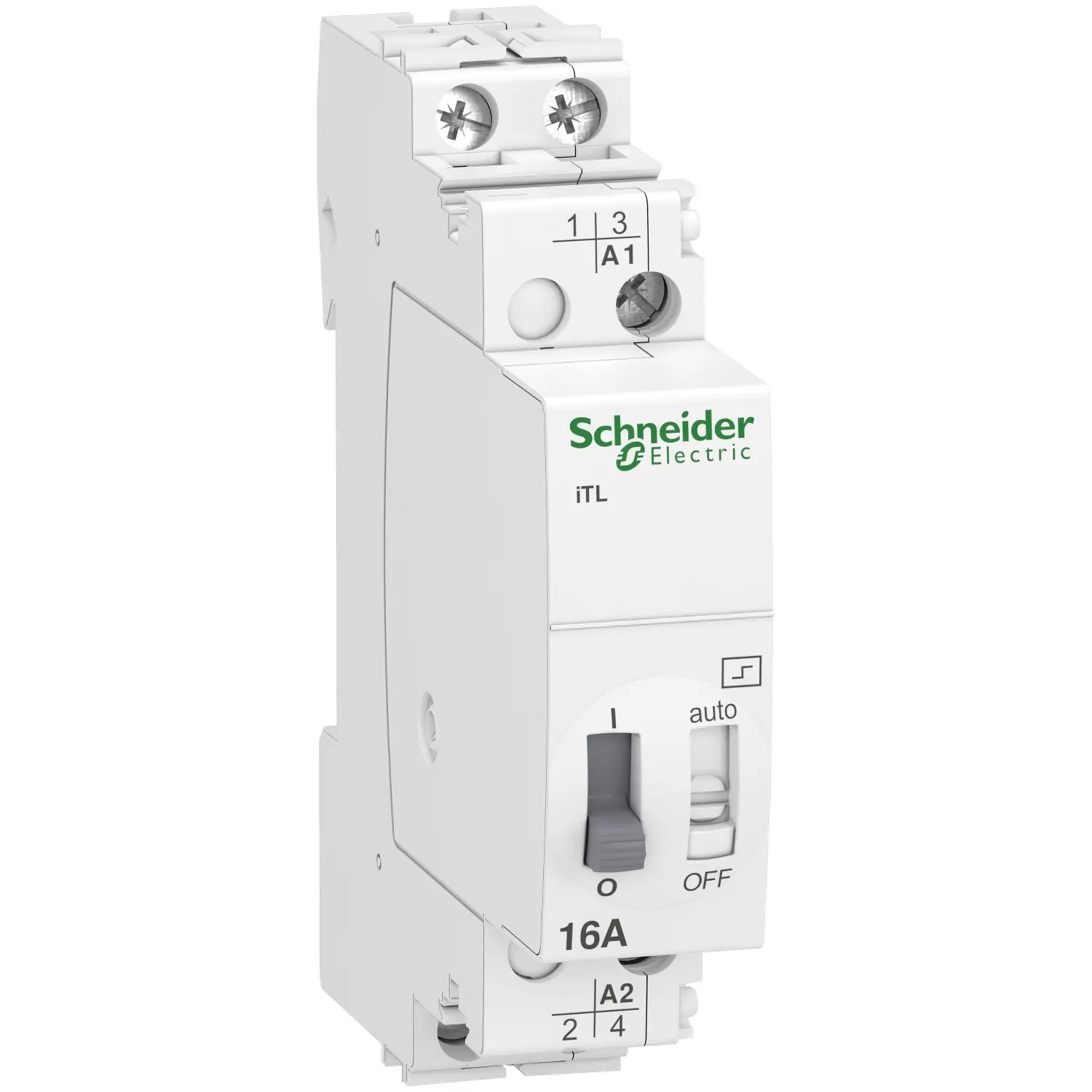

A9C30812 - Télérupteur bipolaire Schneider 2NO 16A - Bobine 230V AC ou 110V DC - Acti9 iTL

Télérupteur bipolaire 16A 230V AC ou 110V DC - Schneider A9C30812

Le télérupteur commande l'éclairage depuis plusieurs boutons poussoirs : à chaque impulsion sur la bobine, les contacts changent d'état et l'éclairage s'allume ou s'éteint. Il est utilisé dans les circuits d'éclairage comportant plus de 2 points d'allumage.

Ce télérupteur Schneider affiche un calibre de 16A et une bobine 230V AC ou 110V DC, le tout dans 1 module sur rail DIN de votre tableau électrique.

Le A9C30812 de la gamme Acti9 iTL est un modèle bipolaire 2F (2NO). Il coupe à la fois la phase et le neutre : le circuit est totalement isolé à l'arrêt, ce qui limite fortement la rémanence LED, ces ampoules qui restent légèrement allumées une fois éteintes. Ses deux contacts permettent aussi de commander deux circuits d'éclairage depuis les mêmes poussoirs, chacun sous son propre disjoncteur 10A (8 points max par circuit selon la NF C 15-100).

Nous vous conseillons de protéger la bobine du télérupteur par un disjoncteur 2A Schneider. Ce n'est pas obligatoire, mais le jour où un poussoir ou la bobine fait un court-circuit, c'est lui qui coupe au lieu du disjoncteur 10A de l'éclairage. Résultat : vos lampes restent alimentées et vous pouvez les allumer à la main grâce à la manette du télérupteur. Pour quelques euros, c'est la différence entre une panne gênante et une soirée à la lampe torche.

Équipé d'une manette de marche forcée I/0 qui force manuellement le contact en position I, avec priorité sur les commandes par boutons poussoirs. Le sélecteur AUTO/OFF permet en position OFF l'arrêt forcé du télérupteur.

En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.

L'essentiel du télérupteur A9C30812 Schneider

🟢 Type de contact : bipolaire 2F (2NO), coupure phase et neutre (anti rémanence led)

⚡ Calibre : 16A

🔌 Tension bobine : 230V AC ou 110V DC

📏 Encombrement : 1 module sur rail DIN

🔧 Raccordement : Bornes à vis

✋ Commande manuelle : manette en façade
