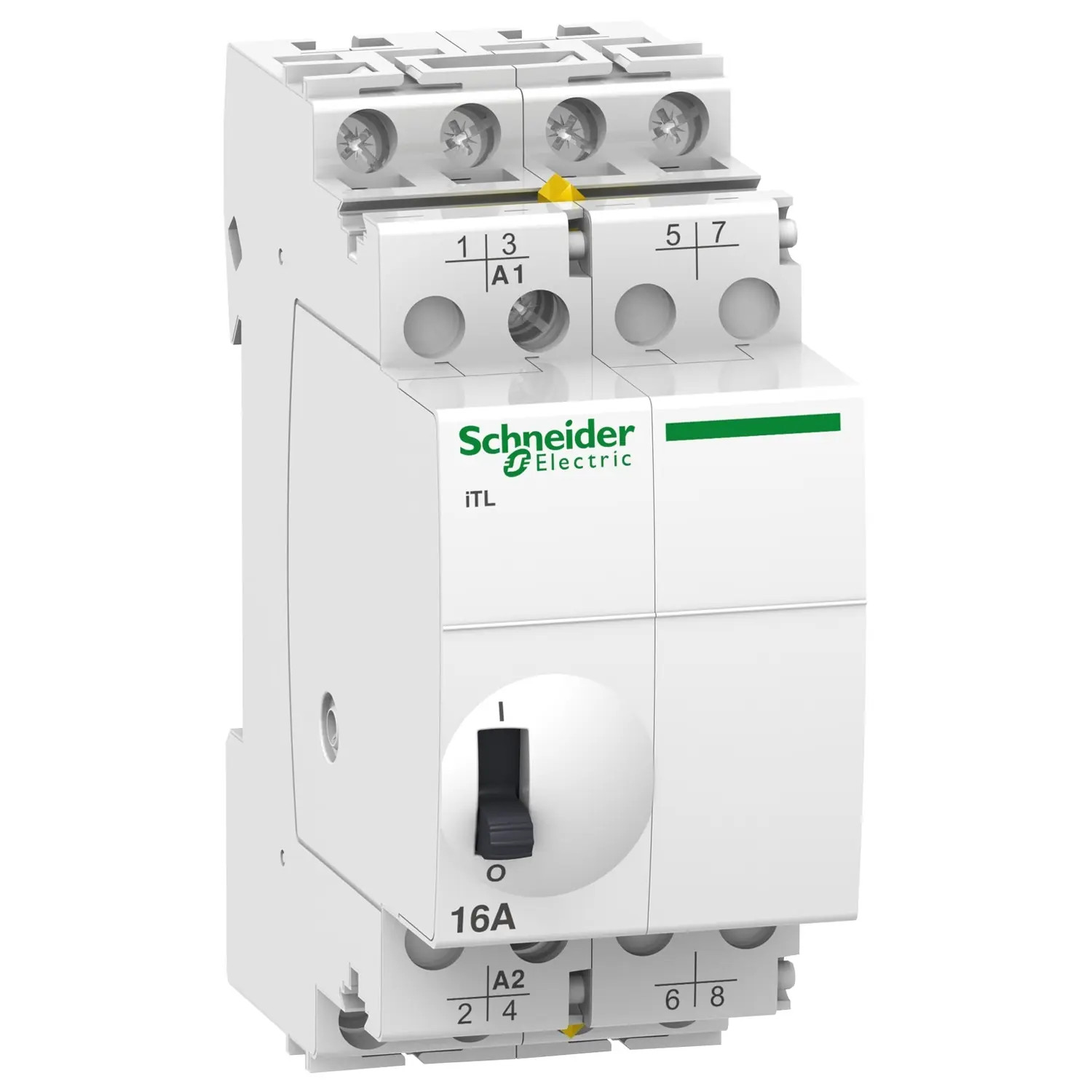

A9C30814 - Télérupteur tétrapolaire Schneider 4NO 16A - Bobine 230V AC ou 110V DC - Acti9 iTL

Télérupteur tétrapolaire 16A 230V AC ou 110V DC - Schneider A9C30814

Le télérupteur permet de commander un ou plusieurs points d'éclairage depuis des boutons poussoirs répartis dans le logement ou le bâtiment. A chaque appui sur un bouton poussoir, une impulsion est envoyée sur la bobine : le contact change d'état et le circuit s'ouvre ou se ferme.

Le télérupteur A9C30814 de la gamme Acti9 iTL de Schneider est un modèle tétrapolaire équipé de 4 contacts à fermeture (4NO). Son calibre de 16A lui permet de commuter des circuits d'éclairage standard. La bobine fonctionne en 230V AC ou 110V DC.

Il se monte sur rail DIN dans votre tableau électrique et occupe 2 modules. Raccordement par bornes à vis. Nous vous conseillons de protéger la bobine du télérupteur par un disjoncteur 2A Schneider. Ce n'est pas obligatoire, mais le jour où un poussoir ou la bobine fait un court-circuit, c'est lui qui coupe au lieu du disjoncteur 10A de l'éclairage. Résultat : vos lampes restent alimentées et vous pouvez les allumer à la main grâce à la manette du télérupteur. Pour quelques euros, c'est la différence entre une panne gênante et une soirée à la lampe torche.

Les 4 contacts (4NO) se ferment et s'ouvrent ensemble sur la même impulsion, mais rien n'oblige à les affecter à un seul circuit. Les montages possibles : 4 circuits en unipolaire (chaque contact coupe la phase d'un circuit, soit 4 x 8 = 32 points d'éclairage depuis les mêmes poussoirs), 2 circuits en bipolaire (2 contacts par circuit pour couper phase et neutre, avec l'avantage anti-rémanence LED), mixte (1 circuit bipolaire + 2 circuits unipolaires), ou un circuit triphasé 3P+N.

En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.

L'essentiel du télérupteur A9C30814 Schneider

🟢 Type de contact : 4NO

⚡ Calibre : 16A

🔌 Tension bobine : 230V AC ou 110V DC

📏 Encombrement : 2 modules sur rail DIN

🔧 Raccordement : Bornes à vis

✋ Commande manuelle : manette en façade
