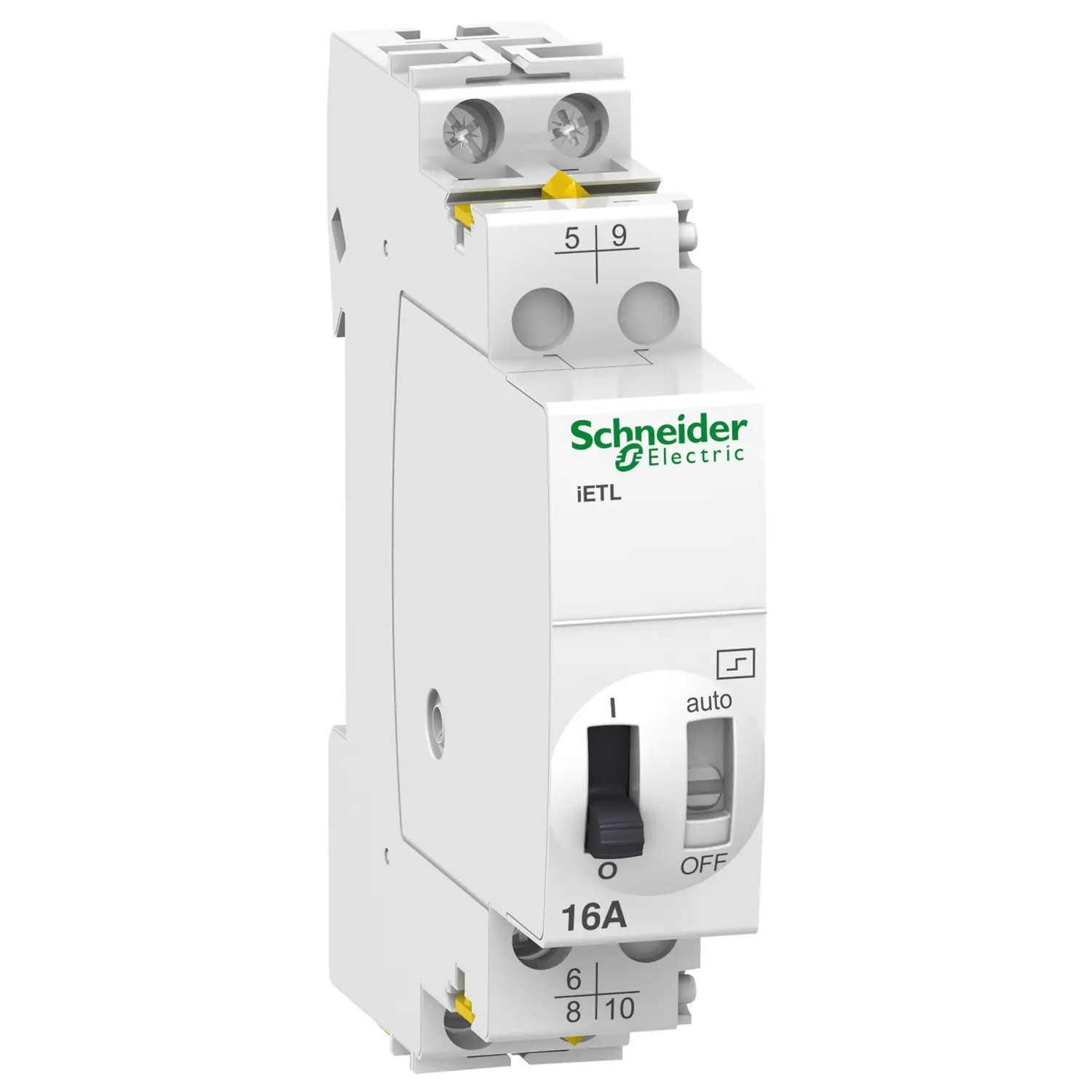

A9C32316 - Extension télérupteur Schneider 1NOouNF+1NO 16A - Bobine 130V AC ou 48V DC - Acti9 iETL

Extension pour télérupteur 16A 130V AC ou 48V DC - Schneider A9C32316

L'extension pour télérupteur iETL s'associe à un télérupteur Acti9 iTL pour ajouter des contacts supplémentaires. Elle permet de commander un circuit additionnel depuis le même bouton poussoir, sans nécessiter un second télérupteur.

L'extension A9C32316 de la gamme Acti9 iETL de Schneider ajoute 1 contact inverseur + 1 contact à fermeture (1NO/NF+1NO) au télérupteur associé. Calibre 16A, bobine 130V AC ou 48V DC.

Elle se monte directement à côté du télérupteur iTL sur le rail DIN et occupe 1 module. La tension de la bobine doit correspondre à celle du télérupteur associé.

Équipé d'une manette de marche forcée I/0 qui force manuellement le contact en position I, avec priorité sur les commandes par boutons poussoirs. Le sélecteur AUTO/OFF permet en position OFF l'arrêt forcé du télérupteur.

Sur une bobine basse tension, la protection se fait en amont. En courant continu (DC), protégez l'alimentation par un disjoncteur adapté à sa puissance. En courant alternatif (AC), c'est le transformateur abaisseur qu'il faut protéger par un disjoncteur calibré au nombre d'appareils alimentés.

En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.

L'essentiel de l'extension iETL A9C32316 Schneider

🔗 Extension : ajoute des contacts au télérupteur iTL associé

🟢 Contacts ajoutés : 1NO/NF+1NO

⚡ Calibre : 16A

🔌 Tension bobine : 130V AC ou 48V DC

📏 Encombrement : 1 module

✋ Commande manuelle : manette en façade
