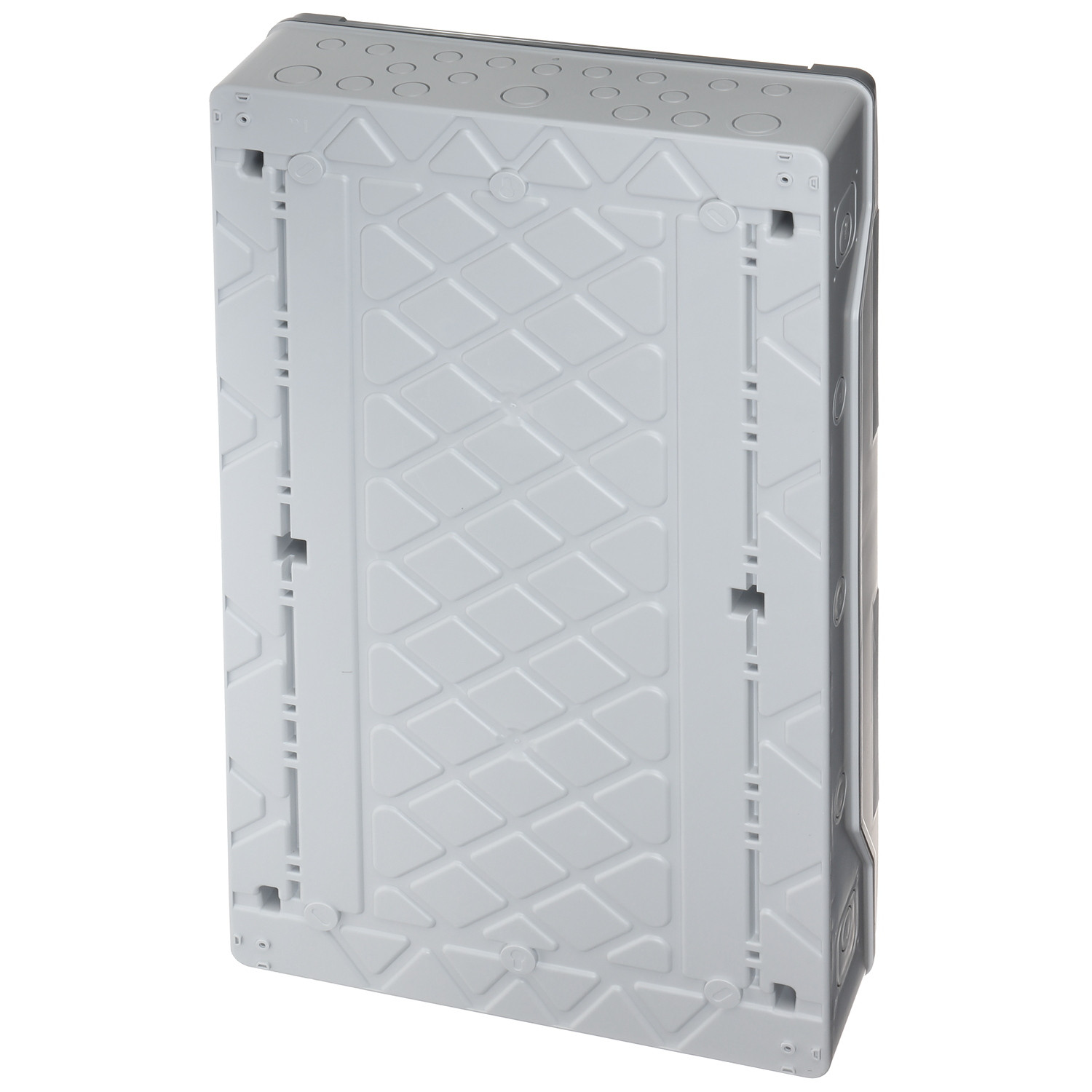

601988 Legrand Coffret étanche plexo 72 modules soit 4 rangées de 18 modules - étanchéité IP65 - Avec embouts passe-câbles
Coffret étanche PLEXO 4x18 modules Legrand
Le coffret Plexo³ fabriqué par Legrand est un standard reconnu par les installateurs pour sa rapidité de mise en oeuvre, son ergonomie de câblage et sa robustesse sur les chantiers. Son indice d'étanchéité IP65 combiné à sa résistance aux UV vous assure une installation sereine en extérieur ou en milieu fortement exposé à l'eau. Sa structure en polystyrène renforcé choc et sa résistance aux impacts IK09 en font un allié fiable dans les environnements industriels, agricoles et tertiaires.
Ce boîtier étanche 601988 Legrand 4 rangées de 18 modules de dimensions HxLxP 822x448x161mm est compatible avec tous les accessoires Legrand Plexo (voir ci-dessous ⬇️)

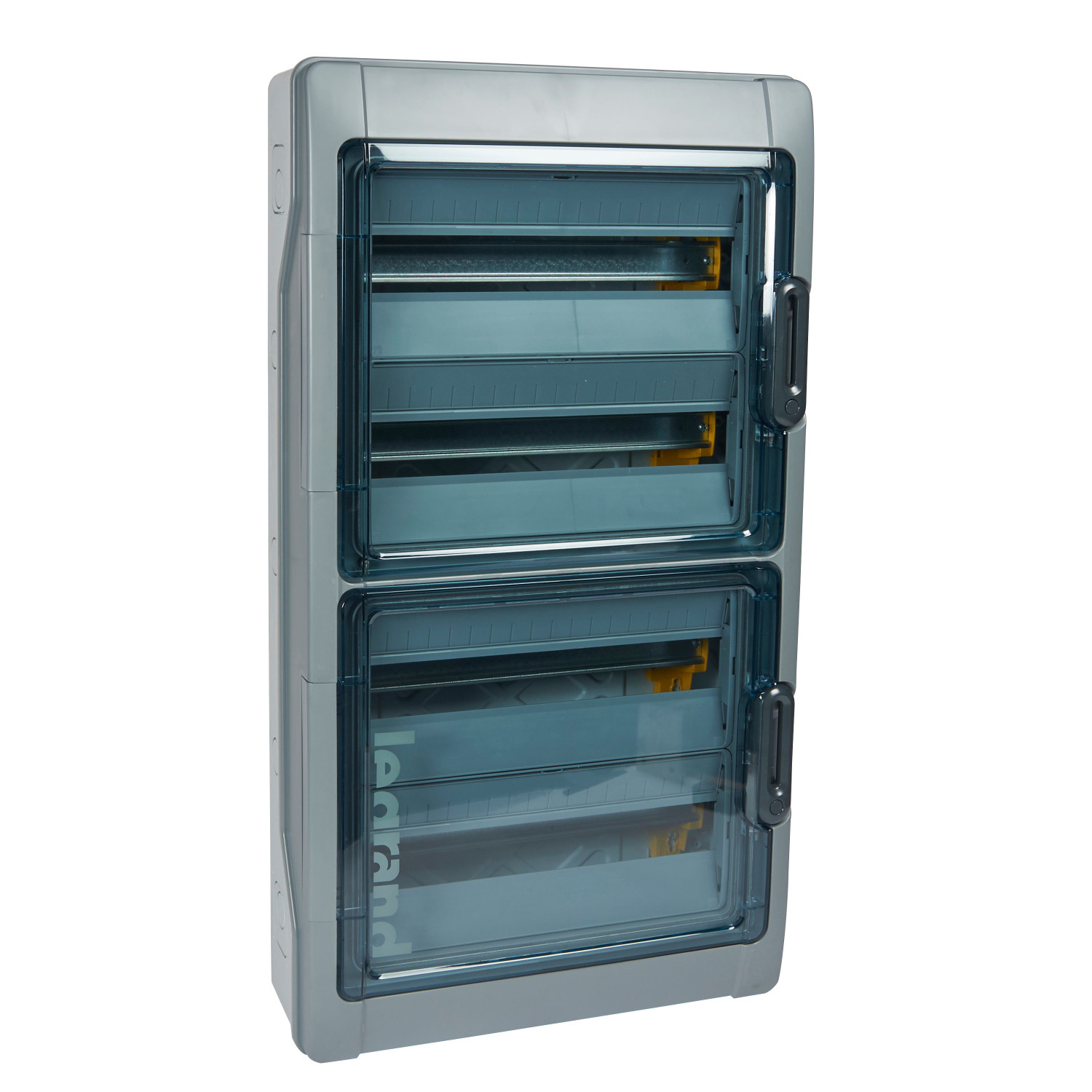

Bien conçu, le coffret étanche 601988 Legrand est 100% réversible, sa porte transparente peut s'ouvrir par la droite ou par la gauche.
Les spécificités du coffret étanche Legrand 601988
✅ Livré avec bornier de terre 1x6 à 25mm² + 34x 1,5 à 16mm² à vis
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)
📏 Entraxe de rail DIN 150mm standard permettant d'utiliser un peigne vertical 150mm
🪛 Châssis rail DIN extractible permettant un câblage hors du coffret.
✅ Livré avec tétines passe-câbles non montées: 13x M20 + 4x M25 + 1x M32
🔌 Installation de prise plexo: 4 pré-découpes latérales permettant d'installer des prises directement sur le coffret.
🔐 Livré avec fermeture standard, pour un verrouillage à clé préen plus la serrure Legrand 001966 ci-dessous ⬇️
Fiche technique
- Type de produit
- Coffret étanche
- Gamme
- Plexo3
- Garantie
- 2 ans
- Étanchéité
- IP65
- Nombre de rangées
- 4 rangées
- Nombre de modules par rangées
- 18 modules
- Capacité modulaire totale
- 72 modules
- Matière
- Plastique
- Bornier de terre fourni
- Oui
- Certification
- Certifié CE
- Classe d'isolation
- Classe 2
- Couleur
- Gris clair L750A
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural|Sur poteau
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- 2 portes
- Nombre de serrure
- Sans serrure (en option ref 001966)
- Option serrure à clé
- Oui (à commander en plus ref 001966)
- Plaque de montage
- Non fournie à commander séparément 401853
- Rail din
- Oui
- Résistance aux UV
- Oui - Conforme à la norme ISO 4892-9
- Résistance aux chocs
- IK09
- Sens d'ouverture de la porte
- Droite ou gauche (coffret réversible)
- Type d'entrée de câble
- Entrées de câbles pré-découpée pour presse étoupe ou embouts à perforation directe
- Type d'enveloppe
- Coffret modulaire
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte transparente
- Type de serrure
- Fermeture standard
- Température de fonctionnement
- -25°C à +40°C
- Résistance au feu
- 650°C
- Chassis rail DIN extractible
- Oui
- Connexions sur le bornier de terre
- 1x6 à 25mm² + 34x 1,5 à 16mm² à vis
- Entraxe entre rangées
- 150mm
- Format des ouvertures pour prises
- Prise plexo
- Hauteur (mm)
- 822
- Largeur (mm)
- 448
- Matière de la porte
- Polycarbonate
- Montages des embouts à perforation directe
- Non montés
- Nombre d'embouts à perforation directe fournis
- 13 embouts M20 + 4 embouts M25 + 1 embout M32 (non montés)
- Nombre d'entrées de câbles
- 26 entrées M20 + 8 entrées M25 + 16 entrées M32
- Nombre d'ouvertures pour prises
- 4 pré-découpes
- Nombres d'obturateurs inclus
- 3 obturateur 5 modules 001961
- Profondeur (mm)
- 161
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- 001961 (les obturateurs des autres marques sont aussi compatibles)
- Sécurité incendie
- NC
- Type de bornier de terre
- Bornier à vis
- Utilisation
- Extérieur|Tertiaire|Industriel|Agricole|Piscine|Maison|Magasin
- EAN-13
- 3245066019888
- MPN
- 601988
