CFC463P - Interrupteur différentiel Hager tétrapolaire 4P 63A 300mA Type AC - Bornes alignées - Non auxiliarisable

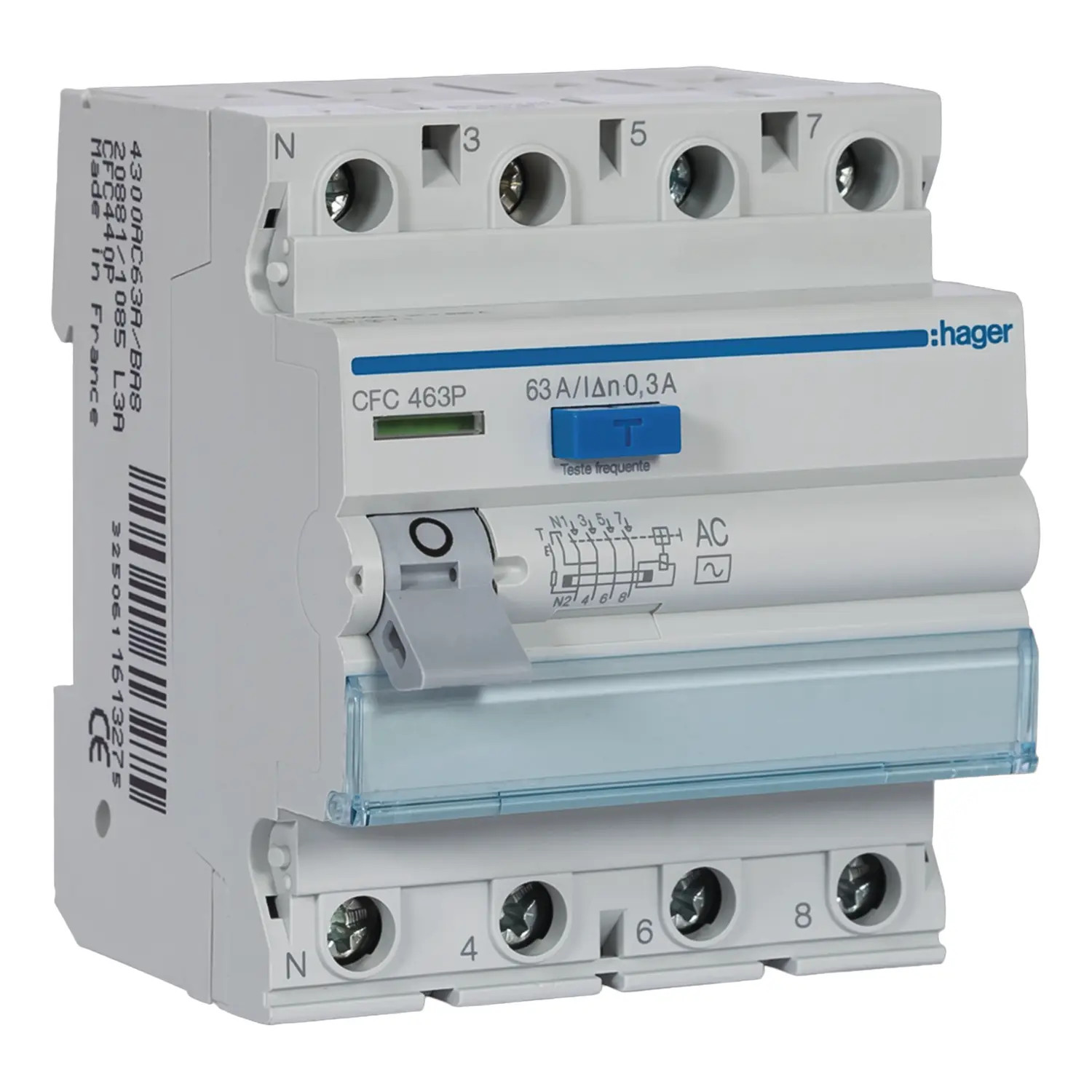

Interrupteur différentiel Hager 4P 63A 300mA type AC
Cet interrupteur différentiel Hager CFC463P type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 16mm² et un barrette de répartition équilibrée KBN663A et de 4 bornes de raccordement KF83D.
- Pour alimenter des disjoncteurs 4P (bornes alignées NFN, MCN, NGN, NDN) , prévoir 4 cordons de repiquages 16mm², un peigne tétrapolaire KB463A et des bornes de raccordement.
Si vous faites l'alimentation par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs 4P (bornes alignées) avec l'inter diff.
Pour cela vous aurez besoin d'un peigne tétrapolaire comme le peigne Legrand 404955 et d'une étiquette de signalisation d'alimentation par le bas comme le CZN006.
Les points clés de l'inter différentiel Hager CFC463P
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
⚠️ Sensibilité 300mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
❌ Non auxiliarisable: Ce différentiel ne peux pas recevoir de contact auxiliaire.
Fiche technique
- Type de produit
- Interrupteur différentiel
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Non
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204023R3630|CFC863F|411666|A9R44463|B10R4063-300|A9R14463
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 6kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 300mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3250611613282
- MPN
- CFC463P
