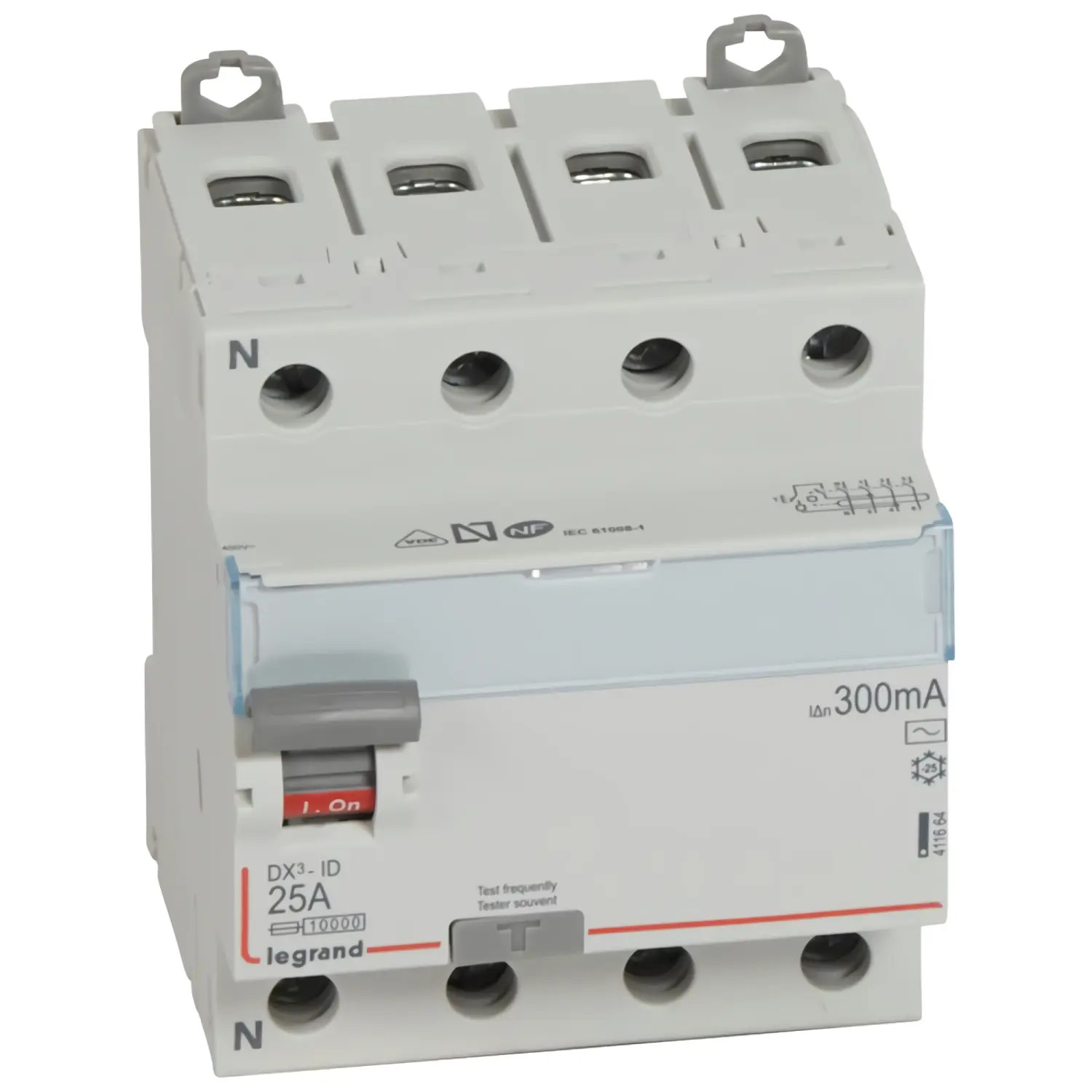

411664 - Interrupteur différentiel tétrapolaire Legrand 4P 25A 300mA Type AC - Bornes alignées - Auxiliarisable
Interrupteur différentiel Legrand DX3-ID 4PG 25A AC 300mA tétrapolaire
Cet interrupteur différentiel Legrand 411664 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (solution n°1), prévoir 4 cordons de repiquages 6mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 1P+N (solution n°2), utiliser le module Legrand 406301 et le peigne Legrand 405201.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , prévoir 4 cordons de repiquages 6mm², un peigne tétrapolaire Legrand 404954 et des bornes de raccordement.
Si vous faites l'alimentation par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs avec l'inter diff (prévoir étiquette de signalisation d'alimentation par le bas):
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), utiliser le peigne Schneider R9PXH413.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , utiliser le peigne tétrapolaire Legrand 404955.
Les points clés de l'inter différentiel Legrand 411664
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
⚠️ Sensibilité 300mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- DX3
- Garantie
- 2 ans
- Certification
- Certifié CE
- Alignement des bornes
- Bornes alignées
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- CFC425P|B10R4025-300
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 300mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3245064116640
- MPN
- 411664
