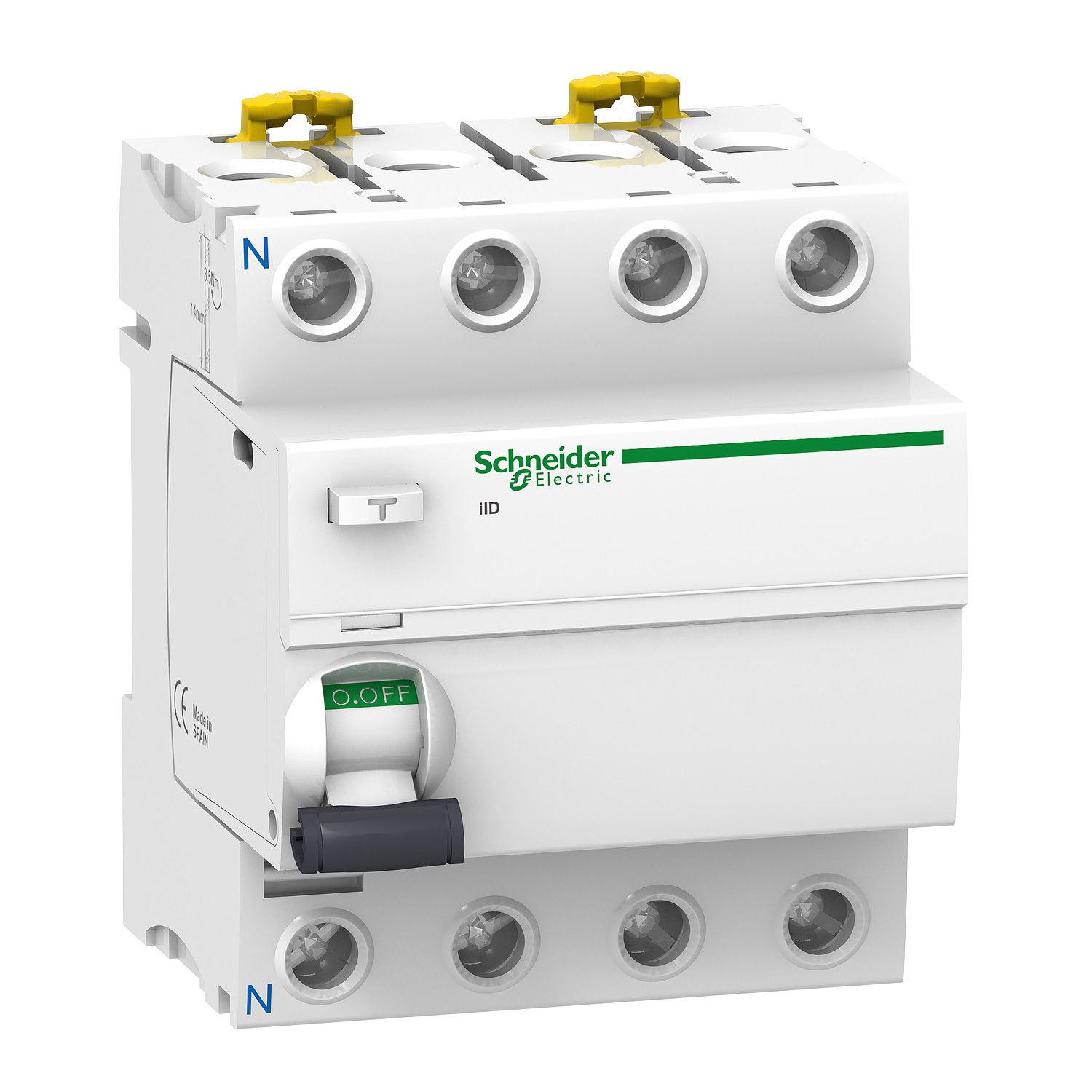

A9R14480 - Interrupteur différentiel Schneider tétrapolaire 4P 80A 300mA Type AC - Auxiliarisable - Acti9 iID
Interrupteur différentiel Schneider Acti9 iID 4P 80A 300mA type Type AC
Cet interrupteur différentiel Schneider A9R14480 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 25mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , prévoir 4 cordons de repiquages 25mm², un peigne tétrapolaire Schneider A9XPH412 et des bornes de raccordement.
Si vous faites l'alimentation par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs avec l'inter diff (prévoir étiquette de signalisation d'alimentation par le bas):
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), utiliser le peigne Schneider R9PXH413.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , utiliser le peigne tétrapolaire Schneider A9XPH424.
Les points clés de l'inter différentiel Schneider A9R14480
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
⚠️ Sensibilité 300mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Acti9 iID
- Garantie
- 18 mois
- Certification
- Certifié CE
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 80A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 300mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3606480089398
- MPN
- A9R14480
