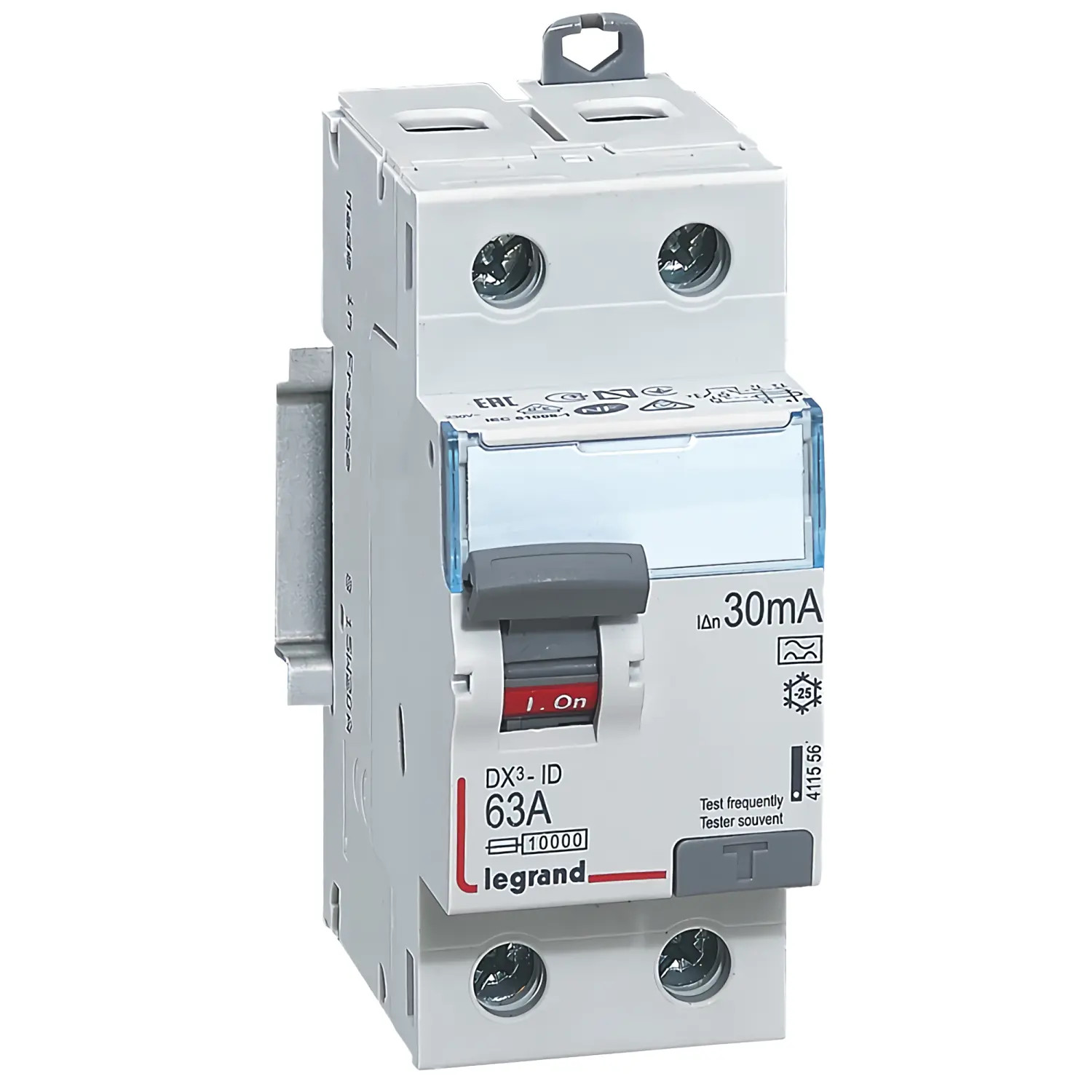

411556 - Interrupteur différentiel Legrand 2P 63A 30mA Type A - Bornes alignées - Auxiliarisable - Vis/Vis
Interrupteur différentiel DX3-ID 2P 63A A 30mA
Cet interrupteur différentiel Legrand 411556 type A peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 16mm² et un peigne avec bornier intégré EurOhm 19096.
Si vous faites le branchement par le bas, pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs 1P+N (neutre à gauche) avec l'inter diff.
Pour cela, vous aurez besoin du peigne Schneider R9PXH213 et d'une étiquette de signalisation d'alimentation par le bas.
Le différentiel Legrand 411556 en bref:
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type A: Comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
⚡ Calibre 63A: À raccorder avec du fil souple 16mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- DX3
- Garantie
- 2 ans
- Certification
- Certifié CE
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF202101R1630|2CSF202102R1630|23563|23853|CD263J|411639|A9R21263|R9R35263|B10R2063-30-A
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type A
- Type de déclenchement
- Instantané
- EAN-13
- 3245064115568
- MPN
- 411556
