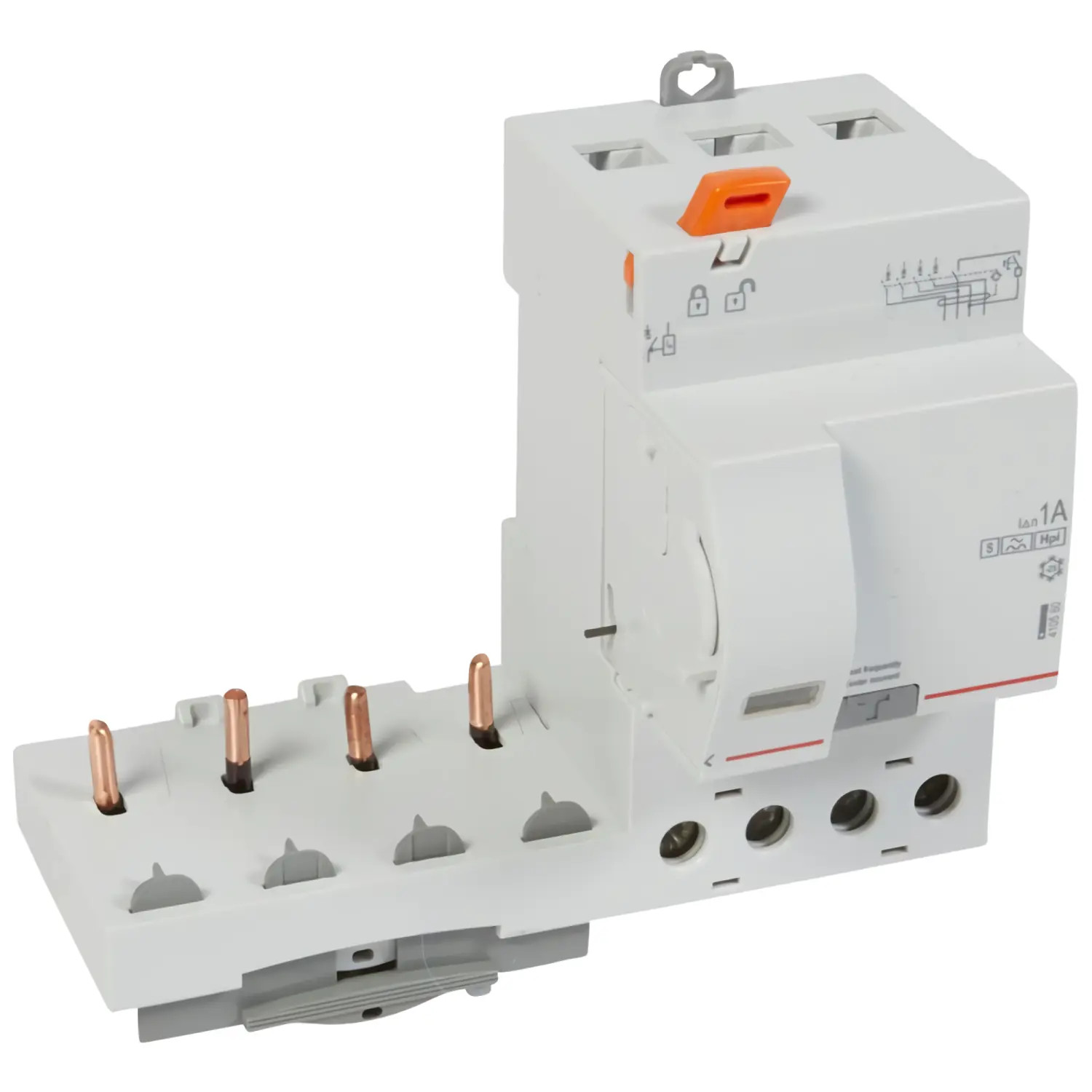

410560 - Bloc différentiel Legrand 4P 63A 1000mA sélectif - Type F - 3M - Vis/vis - adaptable sur disjoncteur DX3 4P
Bloc différentiel DX3 BDA 4P 63A F-S 1000MA Legrand
Le bloc différentiel Legrand 410560 type F de sensibilité 1000mA, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur Legrand pour former un disjoncteur différentiel 4P 1000mA complet.
Il suffit simplement de clipser le disjoncteur 4P sur la vigi, et de visser les bornes basses du disjoncteur.
Prévu pour une intensité de 63A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 3 modules dans votre tableau électrique soit 7 modules avec le disjoncteur 4P monté.
Ce bloc vigi de type F est un modèle sélectif, cela signifie qu'il présente une légère temporisation au déclenchement pour laisser un autre différentiel non sélectif en aval déclencher en premier. N'hésitez pas à nous appelez si vous avez besoin d'un conseil.
L'ensentiel du bloc différentiel Legrand 410560
⭐Certifié NF: Qualité et sécurité garantie.
🛡️Type F : Comme un type A + sécurité anti-déclenchement intempestif + détection des fuites de courant hautes fréquences.
⚠️ Sensibilité 1000mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
🧩 À associer à un disjoncteur tétrapolaire Legrand 63A ou inférieur (calibre 63A maximum)
❌ Non compatible avec les disjoncteurs Legrand à bornes décalées
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à gauche sur le disjoncteur 4P associé.
⏳Différentiel sélectif : Légère temporisation au déclenchement pour laisser le différentiel aval couper en premier.
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- DX3
- Garantie
- 2 ans
- Certification
- Certifié CE|Certifié NF
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 3 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 1000mA
- Type de différentiel
- Type F
- Type de déclenchement
- Sélectif
- EAN-13
- 3245064105606
- MPN
- 410560
