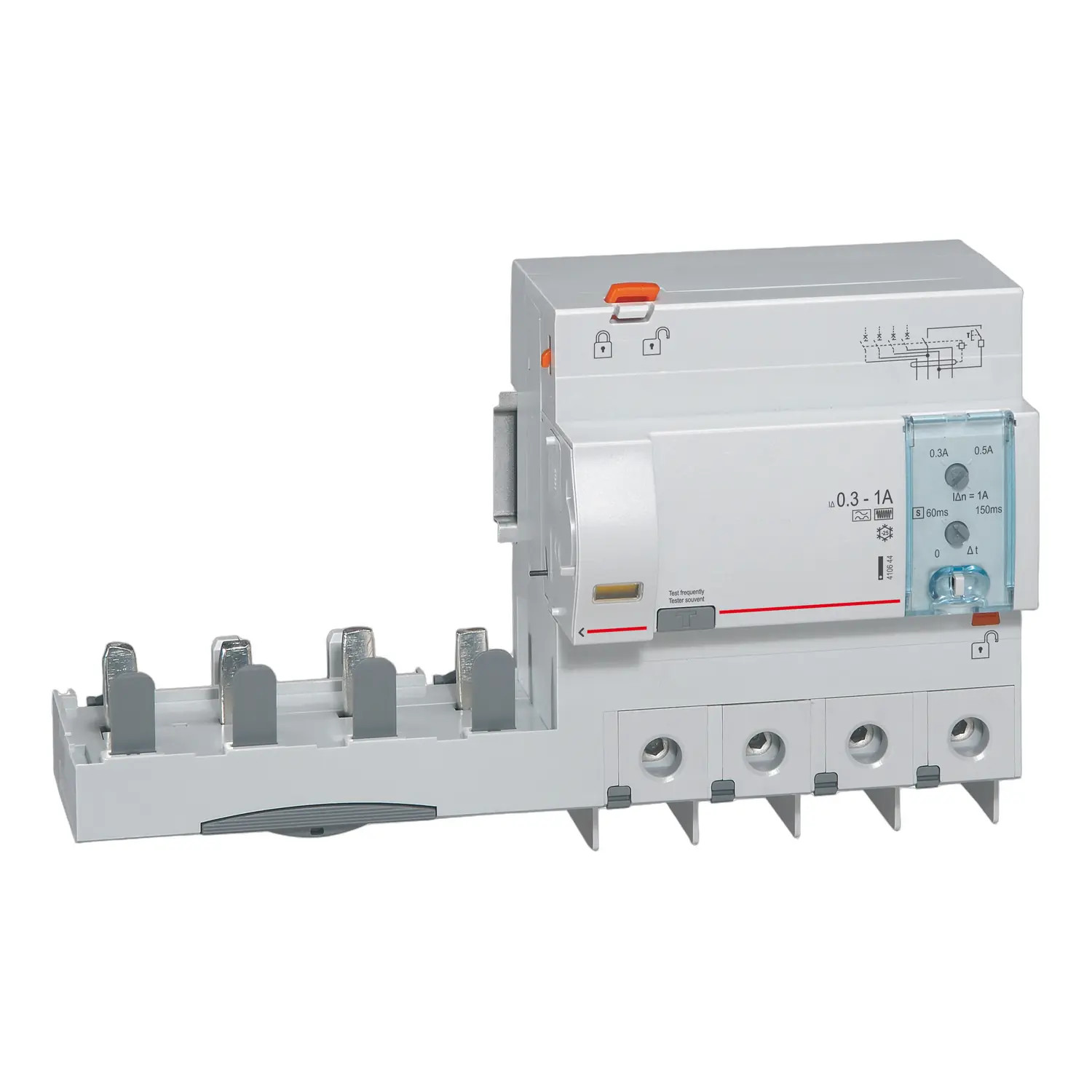

410644 - Bloc différentiel Legrand 4P 125A réglable de 300mA à 1000mA - Type F - 6M - Vis/vis - pour disj. DX3 4P 1,5M/pôle
Bloc différentiel DX3 BDA 4P 125A F REGLABLE Legrand
Le bloc différentiel Legrand 410644 type F de sensibilité Réglable|300mA|1000mA, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur Legrand pour former un disjoncteur différentiel 4P Réglable|300mA|1000mA complet.
Il suffit simplement de clipser le disjoncteur 4P sur la vigi, et de visser les bornes basses du disjoncteur.
Prévu pour une intensité de 125A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 6 modules dans votre tableau électrique soit 10 modules avec le disjoncteur 4P monté.
Ce bloc vigi de type F super immunisé est conçu pour éviter les déclenchements intempestifs et assurer la continuité de service sur les circuits critiques (groupe froid, baie informatique, alarme ...).
L'ensentiel du bloc différentiel Legrand 410644
🛡️Type F : Comme un type A + sécurité anti-déclenchement intempestif + détection des fuites de courant hautes fréquences.
✅ Sensibilité 300mA à 1000mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
🧩 À associer à un disjoncteur Legrand 125A 4P ou inférieur (calibre 125A maximum avec 1,5 modules par pôle)
❌ Non compatible avec les disjoncteurs Legrand à bornes décalées
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à gauche sur le disjoncteur 4P associé.
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- DX3
- Garantie
- 2 ans
- Certification
- Certifié CE
- Alignement des bornes
- Bornes alignées (1,5 modules par pôle)
- Calibre
- 125A
- Encombrement (modules de 18mm)
- 6 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- Réglable|300mA|1000mA
- Type de différentiel
- Type F
- Type de déclenchement
- Instantané|Retardé
- EAN-13
- 3245064106443
- MPN
- 410644
