036018 MPN
LEG036018 Réf EF
3245060360184 EAN

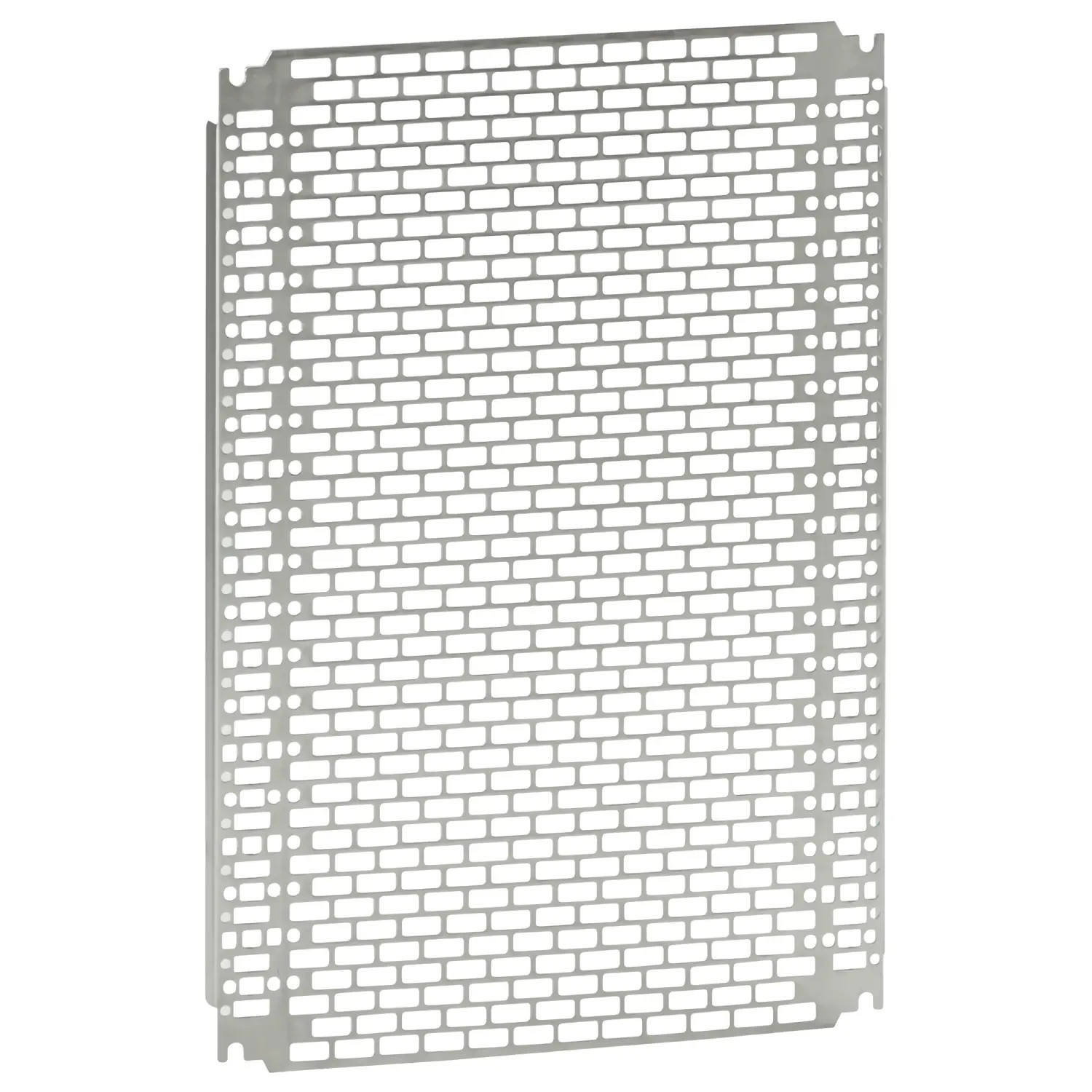

036018 Legrand - Grille perforée Lina 25 pour fond d' armoire Marina ou Atlantic 700x500mm (HxL)

Livraison sous 4 à 5 semaines
71,32 € HT soit 85,58 € TTC

Paiement sécurisé Conseils techniques
au 02 96 84 70 20

Plaque perforée pour coffret Legrand 700x500mm

La grille Legrand 036018, c'est la pièce qui se fixe au fond de votre armoire électrique Legrand 700x500 et sur laquelle vous venez fixer votre appareillage et vos goulottes de câblage.

Deux options de montage : vous fixez vos équipement industriels (transformateurs, variateurs, disjoncteurs tarif jaune) directement sur la plaque avec des écrous cages, ou vous vissez un rail DIN sur les écrous cage pour y clipser de l'appareillage modulaire (disjoncteurs, relais, automates).

En acier galvanisé, cette platine supporte jusqu'à 50kg/m² dans un coffret métal Atlantic et 50kg/m² dans un coffret polyester Marina. De quoi charger sérieusement sans se poser de questions.

La plaque est en métal, donc pensez à bien faire la mise à la terre, c'est obligatoire !

Elle existe en trois versions : pleine (sans trous), Lina25 pour montage sur écrous cage (cette référence), et micro-perforée Lina 12,5. Un doute ? Appelez-nous au 02 96 84 70 20.

À retenir sur sur la platine Legrand 036018

📏 Dimensions des coffrets compatibles HxL 700x500mm

🔩 Acier galvanisé résistant à la corrosion.

💪 Charge admissible : 50kg/m² (gamme Atlantic ou Marina)

⚠️ Classe 1 : Mise à la terre obligatoire.

Compatible coffret polyester 036256 coffret marina 700x500x250 (porte pleine) et 036276 (porte vitrée).

Compatible coffrets Atlantic en métal ref 035512, 035522, 035495, 035206.

LEG036018

Fiche technique

Type de produit
Plaque de montage | Plaque perforée
Gamme
Lina 25
Matière
Acier galvanisé
Classe d'isolation
Classe 1 (doit être mis à la terre)
Charge maximale dans un coffret métal
50kg/m²
Charge maximale dans un coffret polyester
50kg/m²
Dimensions HxL de coffrets compatibles (mm)
700x500
Gamme de coffrets compatibles
Atlantic | Atlantic Inox | Marina
Hauteur de coffret compatible (mm)
700
Largeur de coffret compatible (mm)
500
Référence de coffret Atlantic compatibles
035206 | 035495 | 035512 | 035522
Référence de coffret Marina porte pleine compatible
036256
Référence de coffret Marina porte vitrée compatible
036276
Référence de coffret compatible
035206 | 035495 | 035512 | 035522 | 036256 | 036276
EAN-13
3245060360184
MPN
036018
