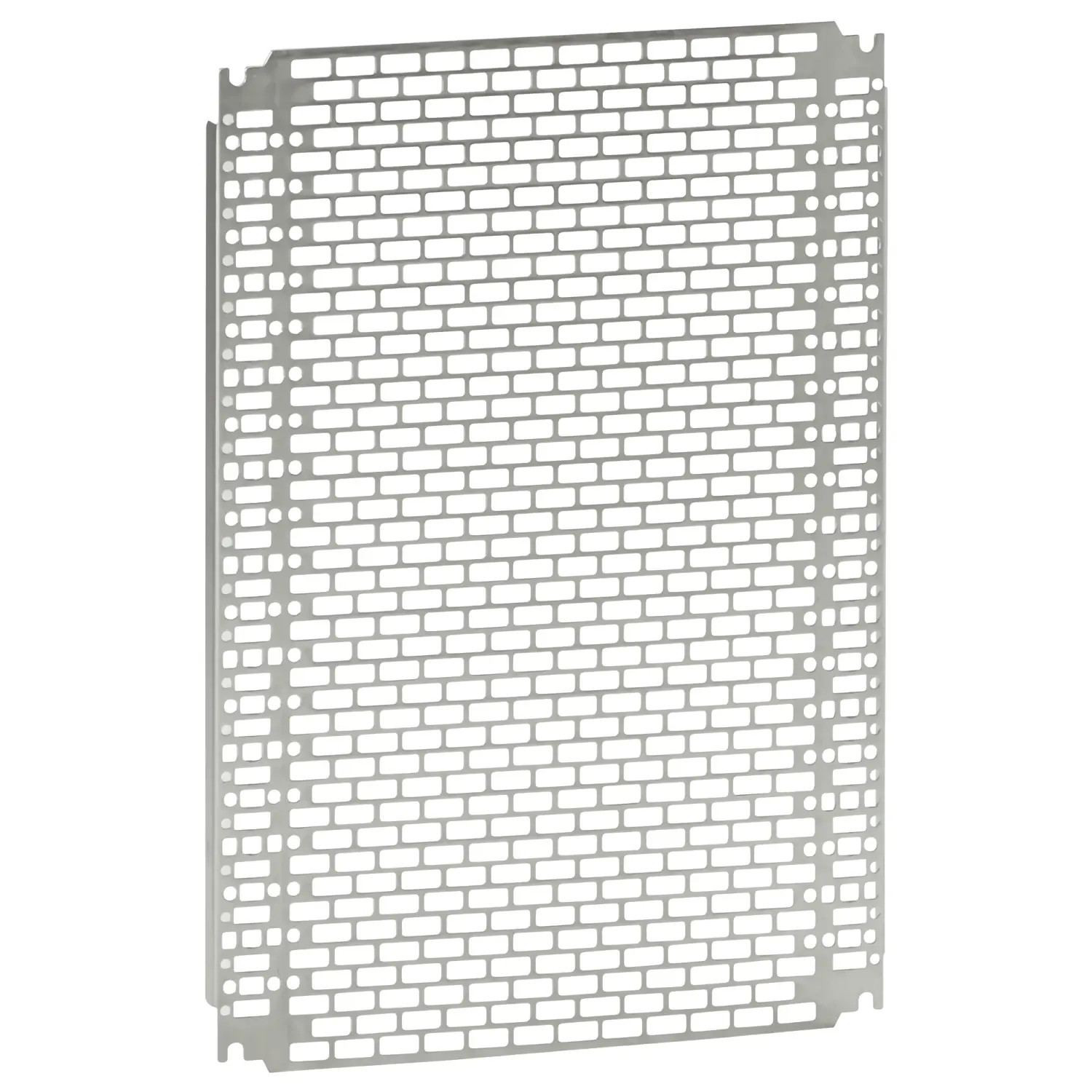

036021 Legrand - Grille perforée Lina 25 pour fond d' armoire Marina ou Atlantic 1000x800mm (HxL)
Plaque perforée pour coffret Legrand 1000x800mm
La grille Legrand 036021, c'est la pièce qui se fixe au fond de votre armoire électrique Legrand 1000x800 et sur laquelle vous venez fixer votre appareillage et vos goulottes de câblage.
Deux options de montage : vous fixez vos équipement industriels (transformateurs, variateurs, disjoncteurs tarif jaune) directement sur la plaque avec des écrous cages, ou vous vissez un rail DIN sur les écrous cage pour y clipser de l'appareillage modulaire (disjoncteurs, relais, automates).
En acier galvanisé, cette platine supporte jusqu'à 50kg/m² dans un coffret métal Atlantic et 50kg/m² dans un coffret polyester Marina. De quoi charger sérieusement sans se poser de questions.
La plaque est en métal, donc pensez à bien faire la mise à la terre, c'est obligatoire !
Elle existe en trois versions : pleine (sans trous), Lina25 pour montage sur écrous cage (cette référence), et micro-perforée Lina 12,5. Un doute ? Appelez-nous au 02 96 84 70 20.
À retenir sur sur la platine Legrand 036021
📏 Dimensions des coffrets compatibles HxL 1000x800mm
🔩 Acier galvanisé résistant à la corrosion.
💪 Charge admissible : 50kg/m² (gamme Atlantic ou Marina)
⚠️ Classe 1 : Mise à la terre obligatoire.
✅ Compatible coffret polyester 036263 coffret marina 1000x800x300 (porte pleine) et 036283 (porte vitrée).
✅ Compatible coffrets Atlantic en métal ref 035518, 035527, 035529, 035497, 035213.
Fiche technique
- Type de produit
- Plaque de montage | Plaque perforée
- Gamme
- Lina 25
- Matière
- Acier galvanisé
- Classe d'isolation
- Classe 1 (doit être mis à la terre)
- Charge maximale dans un coffret métal
- 50kg/m²
- Charge maximale dans un coffret polyester
- 50kg/m²
- Dimensions HxL de coffrets compatibles (mm)
- 1000x800
- Gamme de coffrets compatibles
- Atlantic | Atlantic Inox | Marina
- Hauteur de coffret compatible (mm)
- 1000
- Largeur de coffret compatible (mm)
- 800
- Référence de coffret Atlantic compatibles
- 035213 | 035497 | 035518 | 035527 | 035529
- Référence de coffret Marina porte pleine compatible
- 036263
- Référence de coffret Marina porte vitrée compatible
- 036283
- Référence de coffret compatible
- 035213 | 035497 | 035518 | 035527 | 035529 | 036263 | 036283
- EAN-13
- 3245060360214
- MPN
- 036021
