036022 Legrand - Plaque micro-perforée Lina 12,5 pour coffret Marina ou Atlantic 600x400mm (HxL)
Plaque Lina 12,5 micro-perforée pour coffret Legrand 400x600mm

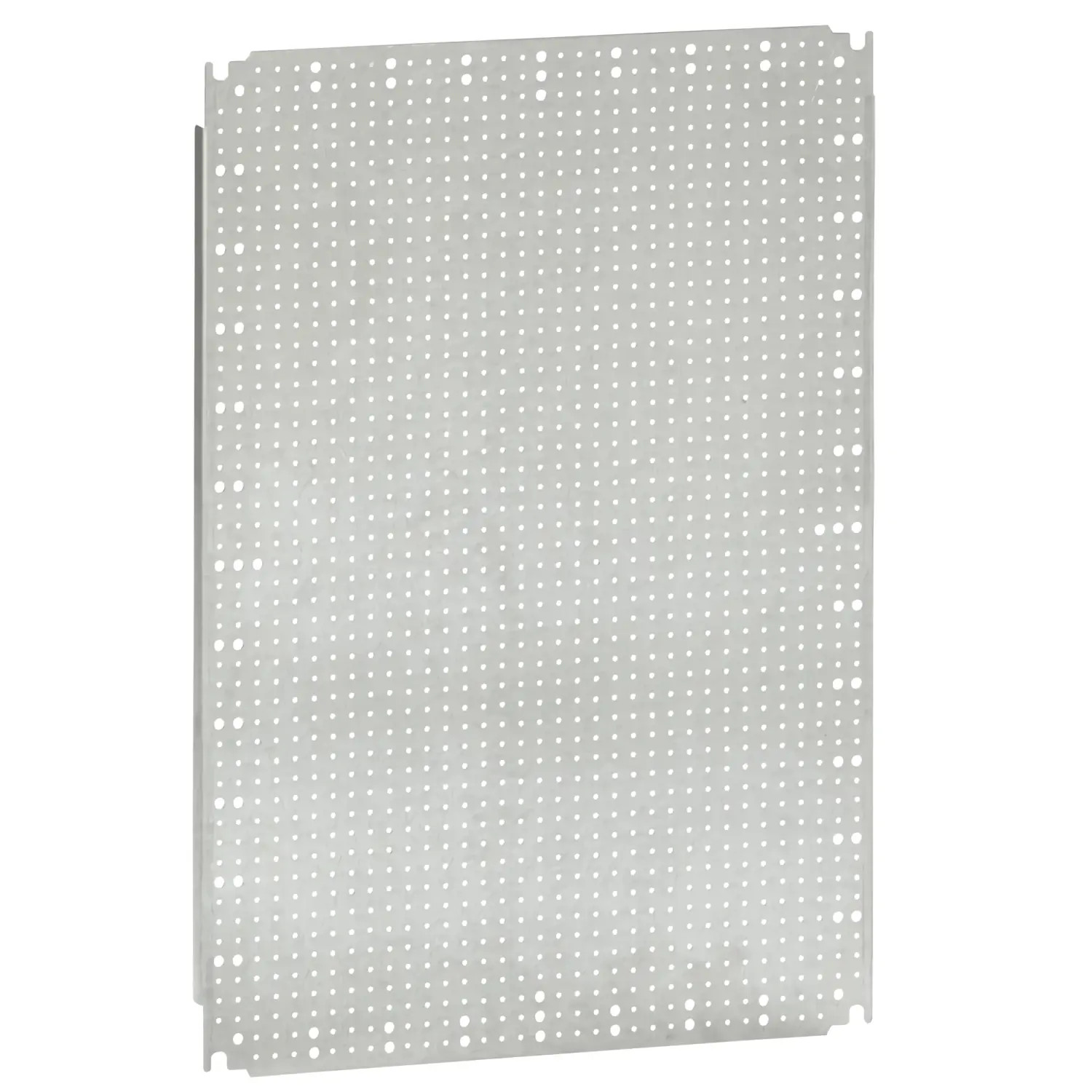

La platine micro perforée Legrand 036022, c'est la pièce qui se fixe au fond de votre coffret marina ou Atlantic 400x600 et sur laquelle vous venez fixer votre appareillage et vos goulottes de câblage.
Deux options de montage : vous fixez vos équipement industriels (transformateurs, variateurs, disjoncteurs tarif jaune) directement sur la plaque avec des vis dans les pré-trous, ou vous vissez un rail DIN pour y clipser de l'appareillage modulaire (disjoncteurs, relais, automates).
En acier galvanisé, cette platine supporte jusqu'à 100kg/m² dans un coffret métal Atlantic et 100kg/m² dans un coffret polyester Marina. De quoi charger sérieusement sans se poser de questions.
La plaque est en métal, donc pensez à bien faire la mise à la terre, c'est obligatoire !
Elle existe en trois versions : pleine (sans trous), Lina25 pour montage sur écrous cage, et micro-perforée Lina 12,5 (cette référence). Un doute ? Appelez-nous au 02 96 84 70 20.
À retenir sur sur la platine Legrand 036022
📏 Dimensions des coffrets compatibles HxL 400x600mm
🔩 Acier galvanisé résistant à la corrosion.
💪 Charge admissible : 100kg/m² (gamme Atlantic ou Marina)
⚠️ Classe 1 : Mise à la terre obligatoire.
✅ Compatible coffret polyester 036255 coffret marina 600x400x250 (porte pleine) et 036275 (porte vitrée).
✅ Compatible coffrets Atlantic en métal ref 035504, 035508, 035506, 035494, 035203, 035205.
Fiche technique
- Type de produit
- Plaque de montage | Plaque micro-perforée
- Gamme
- Lina 12,5
- Matière
- Acier galvanisé
- Classe d'isolation
- Classe 1 (doit être mis à la terre)
- Charge maximale dans un coffret métal
- 100kg/m²
- Charge maximale dans un coffret polyester
- 100kg/m²
- Dimensions HxL de coffrets compatibles (mm)
- 400x600
- Gamme de coffrets compatibles
- Atlantic | Atlantic Inox | Marina
- Hauteur de coffret compatible (mm)
- 400
- Largeur de coffret compatible (mm)
- 600
- Référence de coffret Atlantic compatibles
- 035203 | 035205 | 035494 | 035504 | 035506 | 035508
- Référence de coffret Marina porte pleine compatible
- 036255
- Référence de coffret Marina porte vitrée compatible
- 036275
- Référence de coffret compatible
- 035203 | 035205 | 035494 | 035504 | 035506 | 035508 | 036255 | 036275
- EAN-13
- 3245060360221
- MPN
- 036022
