NSYMM65 Schneider - Plaque de montage pleine pour fond de coffret Schneider 600x500 - PanelSeT CRN ou S3D

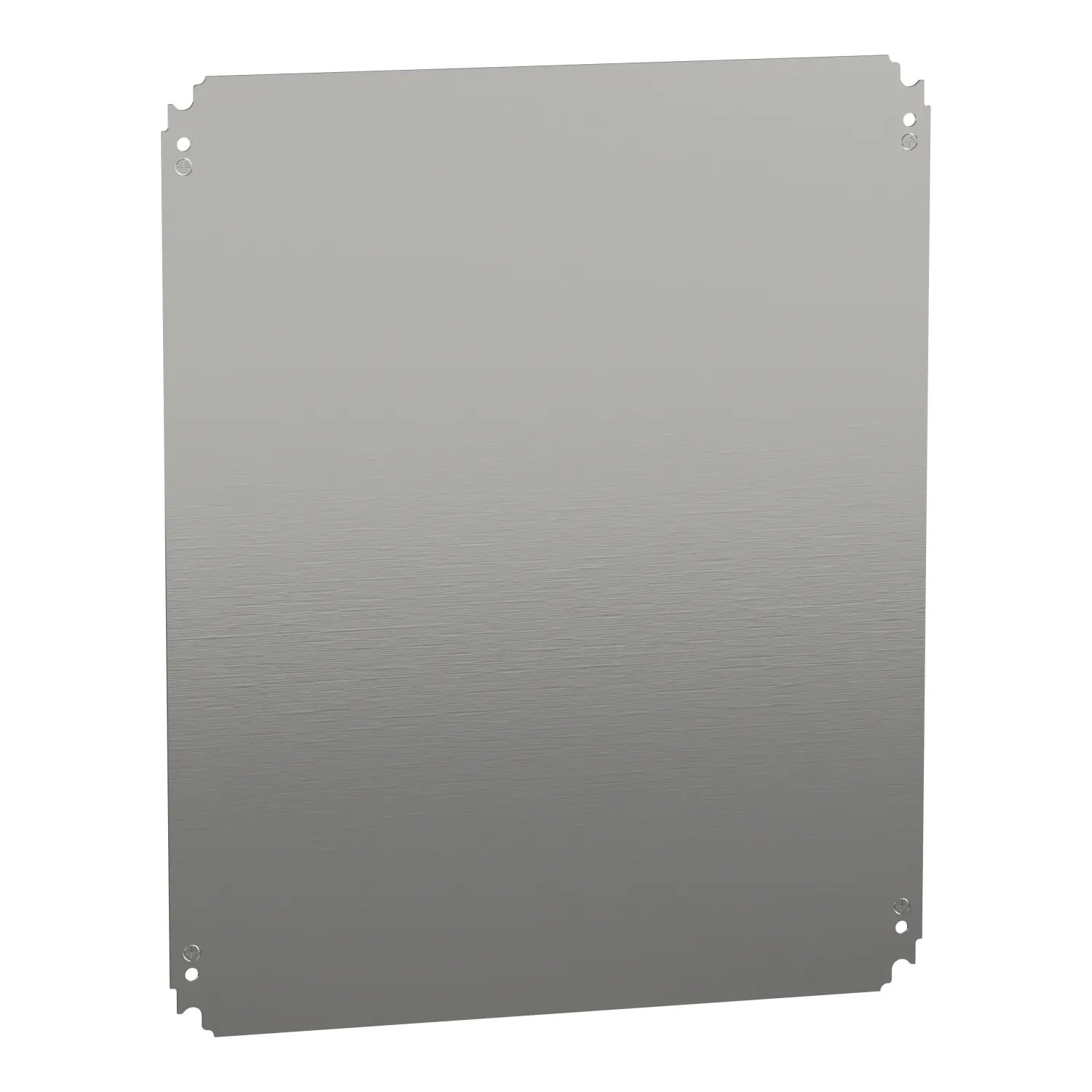

Plaque de montage pleine pour coffret Schneider 600x500mm
La plaque NSYMM65, c'est la pièce qui se fixe au fond de votre armoire électrique Schneider 600x500 et sur laquelle vous venez fixer votre appareillage et vos goulottes de câblage.
Deux options de montage : vous fixez vos équipement industriels (transformateurs, variateurs, disjoncteurs tarif jaune) directement sur la plaque avec des vis auto-foreuses, ou vous vissez un rail DIN pour y clipser de l'appareillage modulaire (disjoncteurs, relais, automates).
En acier galvanisé, cette platine supporte jusqu'à 250kg/m² dans un coffret métal et 150kg/m² dans un coffret polyester. De quoi charger sérieusement sans se poser de questions.
La plaque est en métal, donc pensez à bien faire la mise à la terre, c'est obligatoire !
Elle existe en quatre versions : pleine (cette référence), Telequick pour montage sur écrous cage, et micro-perforée ou isolante. Un doute ? Appelez-nous au 02 96 84 70 20.
À retenir sur sur la platine Schneider NSYMM65
📏 Dimensions des coffrets compatibles HxL 600x500mm
🔩 Acier galvanisé résistant à la corrosion.
💪 Charge admissible : 250kg/m² sur coffret CRN ou S3D et 150kg/m² sur coffret PLM
⚠️ Classe 1 : Mise à la terre obligatoire.
✅ Compatible coffrets CRN ref NSYCRN65150, NSYCRN65200, NSYCRN65250.
✅ Compatible coffrets S3D ref NSYS3D6525.
Fiche technique
- Type de produit
- Plaque de montage | Plaque pleine
- Matière
- Acier galvanisé
- Classe d'isolation
- Classe 1 (doit être mis à la terre)
- Charge maximale dans un coffret métal
- 250kg/m²
- Charge maximale dans un coffret polyester
- 150kg/m²
- Dimensions HxL de coffrets compatibles (mm)
- 600x500
- Gamme de coffrets compatibles
- PanelSeT CRN | PanelSeT S3D
- Hauteur de coffret compatible (mm)
- 600
- Largeur de coffret compatible (mm)
- 500
- Référence de coffret compatible
- NSYCRN65150 | NSYCRN65200 | NSYCRN65250 | NSYS3D6525
- Références de coffrets CRN compatibles
- NSYCRN65150 | NSYCRN65200 | NSYCRN65250
- Références de coffrets S3D compatibles
- NSYS3D6525
- EAN-13
- 3606480183393
- MPN
- NSYMM65
