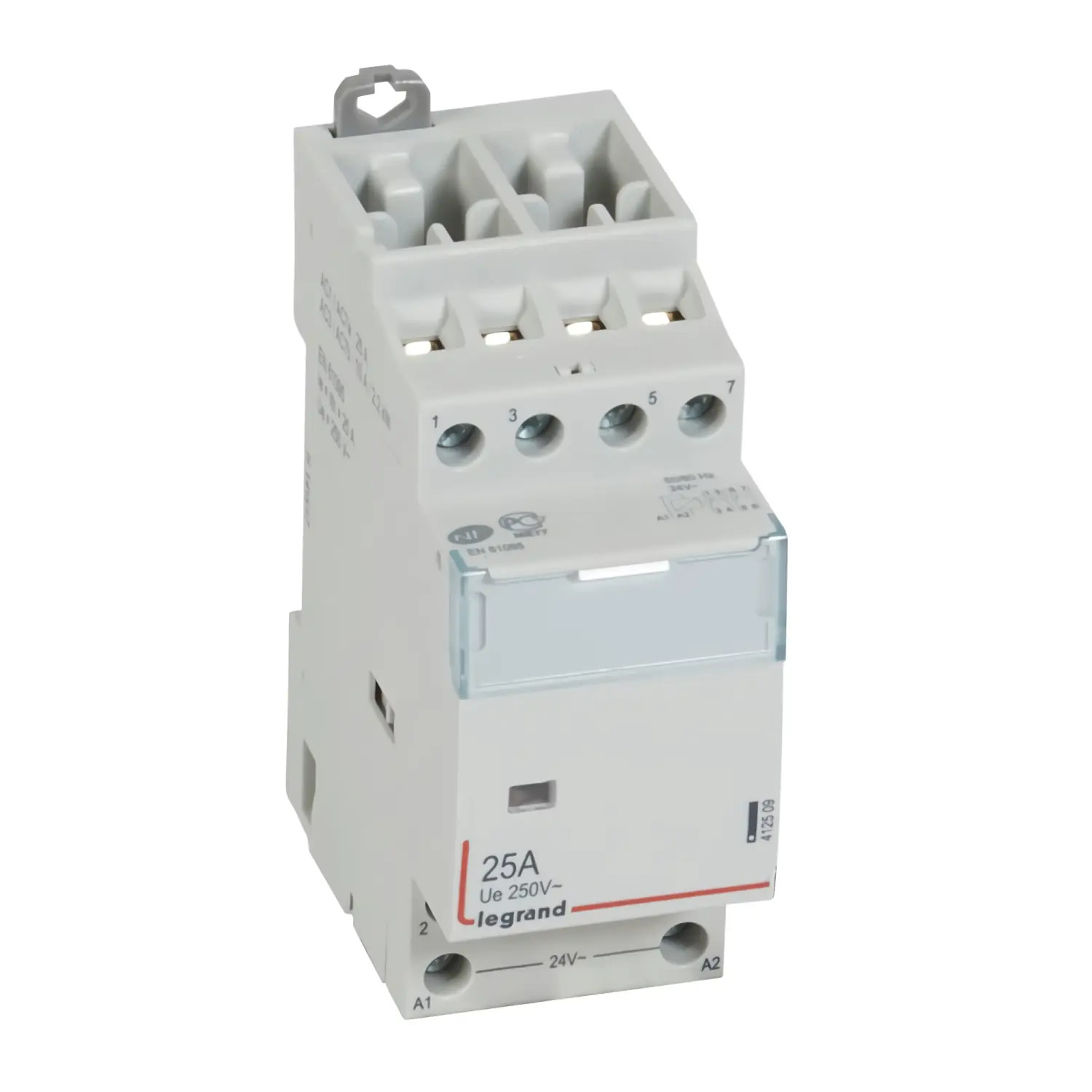

412509 - Contacteur Legrand 25A tétrapolaire - Contacts 2NO+2NF - Bobine 24V AC - 2 modules - CX³
Contacteur 25A - 4P - 2NO+2NF - Bobine 24V AC - Legrand 412509
Ce contacteur 25A est équipé de 2 contacts à fermeture (2F ou 2NO) et 2 contacts à ouverture (2O ou 2NF) : quand la bobine est alimentée en 24V AC, les NO se ferment et les NF s'ouvrent simultanément. Bobine coupée, ils retrouvent leur position de repos.
Le contacteur 412509 est piloté par une bobine 24V AC, alimentée par un transformateur. Inutile d'ajouter un disjoncteur de protection spécifique pour la bobine : la protection se gère en amont, sur le primaire du transfo qu'on protège avec un disjoncteur courbe D. Cette protection unique sécurise à la fois le transformateur et la bobine 24V AC de votre contacteur Legrand.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
Les points clés du contacteur Legrand 412509
💪 Certifié NF : Gage de la qualité et du savoir faire Legrand.
📏 Encombrement : occupe 2 modules sur le rail DIN de votre tableau électrique.
⚡ Calibre 25A : ne peut pas commuter plus de 25A en charge résistive (AC-7a/AC-1), ni plus de 10A en charge inductive pour les petits moteurs (AC-7b/AC-3).
🔌 Bobine 24V AC : devant être alimentée exclusivement en 24V AC (alternatif) et protégée par un disjoncteur au primaire du transformateur.
🔓🔒 Contacts 2NO+2NF : normalement ouvert + normalement fermé
🔗 Auxiliarisable : ce contacteur peut être accouplé au contact auxiliaire Legrand 412430
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire | Contacteur triphasé
- Gamme
- CX³
- Garantie
- 2 ans
- Certification
- Certifié NF
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Non
- Durée de vie électrique (AC-1 ou AC-7a)
- 100,000 cycles
- Durée de vie électrique (AC-3 ou AC-7b)
- 150,000 cycles
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 10A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 10A
- Référence de contacts auxiliaires compatibles
- 412430
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 24V AC
- Type de contact
- 2NO+2NF
- EAN-13
- 3245064125093
- MPN
- 412509
