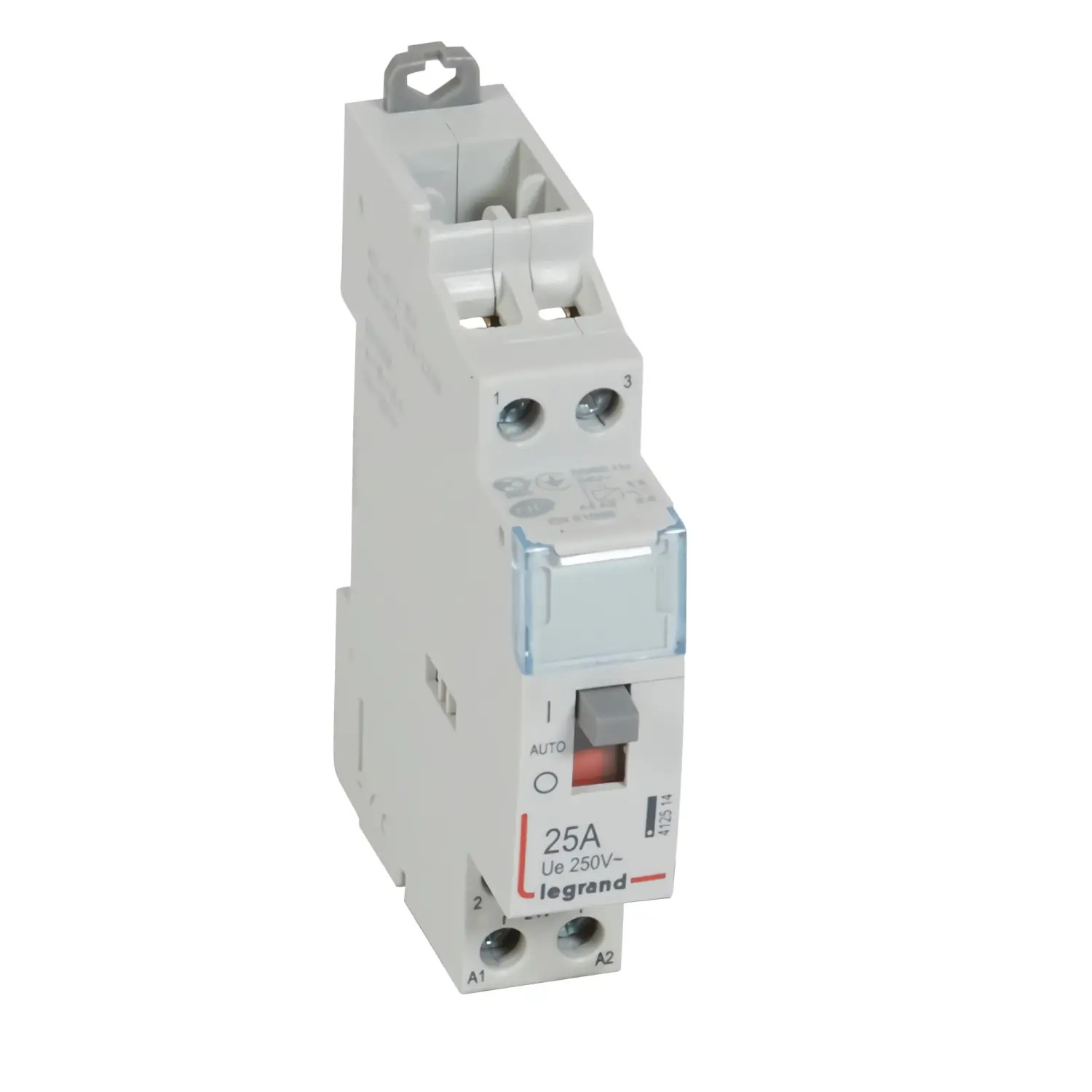

412514 - Contacteur heures creuses Legrand pour chauffe eau 25A - bobine 24V AC - 25A - 2NO - 1 module
Contacteur jour nuit 25A 2NO pour chauffe eau monophasé - Legrand 412514
Ce contacteur 25A est équipé de 2 contacts à fermeture (2F ou 2NO normalement ouverts) : cela signifie que les contacts se ferment quand la bobine est alimentée en 24V AC et s'ouvrent lorsqu'elle n'est plus alimentée.
Le contacteur 412514 est piloté par une bobine 24V AC, alimentée par un transformateur. Inutile d'ajouter un disjoncteur de protection spécifique pour la bobine : la protection se gère en amont, sur le primaire du transfo qu'on protège avec un disjoncteur courbe D. Cette protection unique sécurise à la fois le transformateur et la bobine 24V AC de votre contacteur Legrand.
En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur 24V Legrand 412514
💪 Certifié NF : Gage de la qualité et du savoir faire Legrand.
📏 Encombrement : 1 module sur rail DIN standard.
⚡ Calibre 25A : ne peut pas commuter plus de 25A en charge résistive (AC-7a/AC-1), ni plus de 10A en charge inductive pour les petits moteurs (AC-7b/AC-3).
🔌 Bobine 24V AC : devant être alimentée exclusivement en 24V AC (alternatif) et protégée par un disjoncteur au primaire du transformateur.
✅ Commande manuelle 3 positions : AUTO / Marche forcée / Arrêt forcé.
🔗 Auxiliarisable : ce contacteur peut être accouplé au contact auxiliaire Legrand
Fiche technique
- Type de produit
- Contacteur jour nuit | Contacteur modulaire | Contacteur à commande manuelle
- Gamme
- CX3
- Garantie
- 2 ans
- Certification
- Certifié NF
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 2P
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SBE122111R0120 | A9C21132
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Non
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 10A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 10A
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 24V AC
- Type de contact
- 2NO
- EAN-13
- 3245064125147
- MPN
- 412514
