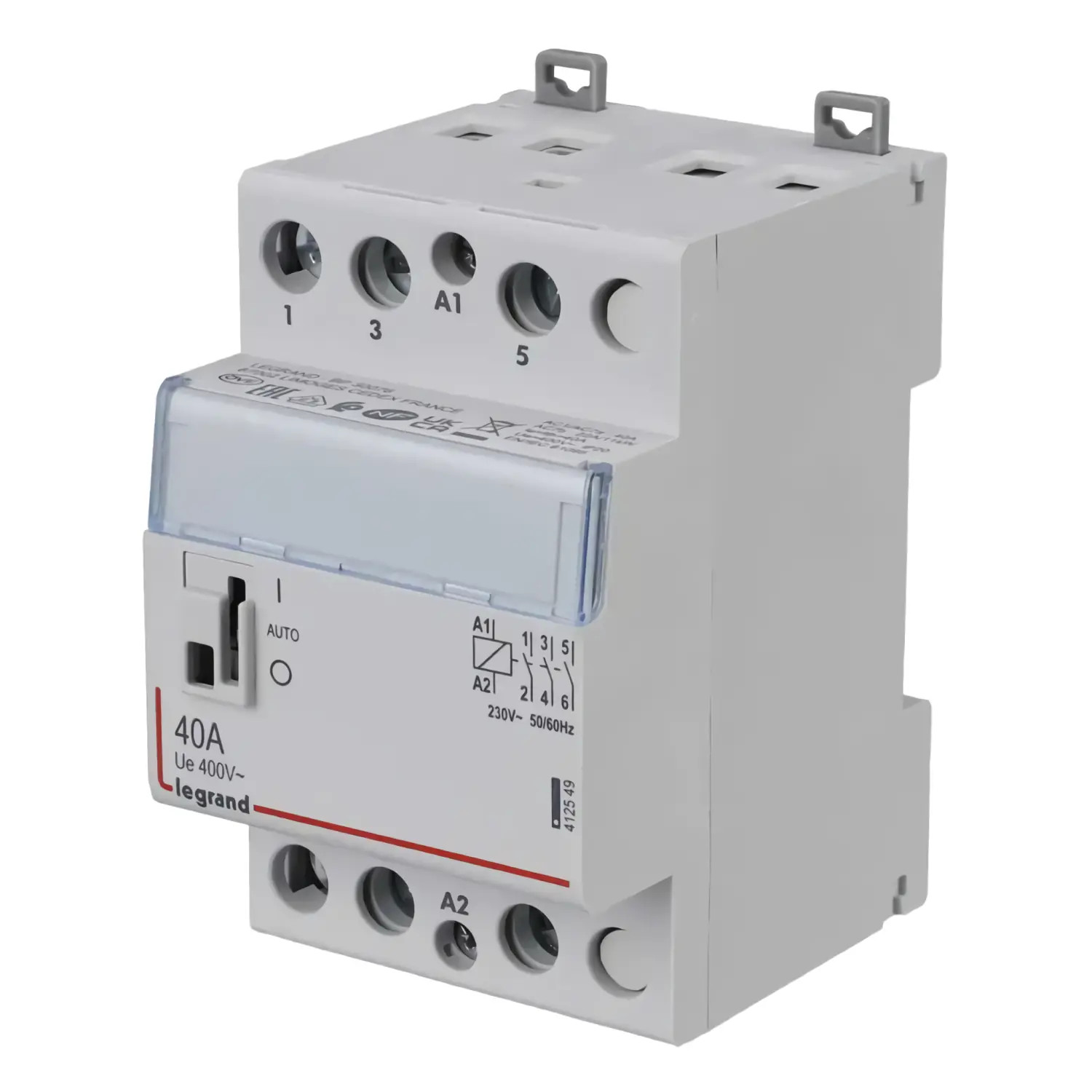

412549 - Contacteur jour nuit Legrand triphasé 3P - 40A - bobine 220V - contact 3NO - 3 modules
Contacteur chauffe eau triphasé 3NO 40A - Legrand 412549
Ce contacteur jour nuit Legrand est conçu pour piloter un chauffe-eau triphasé en heures creuses. Le principe est simple : le compteur Linky envoie un signal sur la bobine pendant les heures creuses, le contacteur se ferme et votre chauffe-eau chauffe. Fin des heures creuses, le contacteur s'ouvre et le chauffe-eau s'arrête. Résultat : vous ne chauffez l'eau que quand l'électricité est la moins chère.
Le Legrand 412549 est équipé de 3 contacts à fermeture (3NO normalement ouvert). Sa bobine 220V se raccorde directement sur la sortie heures creuses du Linky (bornes C1/C2). Il dispose d'une manette marche forcée pour forcer la chauffe quand vous avez besoin d'eau chaude rapidement.
Si vous ne pouvez pas vous raccorder au Linky, vous pouvez utiliser une horloge pour alimenter la bobine du contacteur JN aux horaires de votre choix.
Pour une installation dans les règles de l'art, prévoir un disjoncteur Legrand triphasé 20a maximum pour protéger le chauffe-eau et un disjoncteur 2A Legrand pour protéger la bobine. Ce n'est pas imposé par la NF C 15-100 pour le 2A, mais c'est systématique chez les pros : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur JN Legrand 412549
💪 Certifié NF : Gage de la qualité et du savoir faire Legrand.
📏 Encombrement : 3 modules sur rail DIN standard.
⚡ Calibre 40A : compatible avec la majorité des chauffe-eau triphasé.
🔌 Bobine 220V : se raccorde sur le disjoncteur 2A et la sortie heures creuses du Linky.
✅ Commande manuelle 3 positions : AUTO / Marche forcée / Arrêt forcé.
🔗 Auxiliarisable : ce contacteur peut être accouplé au contact auxiliaire Legrand 412431
Fiche technique
- Type de produit
- Contacteur jour nuit | Contacteur modulaire | Contacteur triphasé | Contacteur à commande manuelle
- Gamme
- CX3
- Garantie
- 2 ans
- Certification
- Certifié NF
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 3 modules
- Polarité
- 3P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 412553 | 412562 | A9C21843 | A9C21844
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Non
- Durée de vie électrique (AC-1 ou AC-7a)
- 100,000 cycles
- Durée de vie électrique (AC-3 ou AC-7b)
- 30,000 cycles
- Intensité nominale AC-1
- 40A
- Intensité nominale AC-3
- 22A
- Intensité nominale AC-7a
- 40A
- Intensité nominale AC-7b
- 22A
- Référence de contacts auxiliaires compatibles
- 412431
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 220V
- Type de contact
- 3NO
- EAN-13
- 3245064125499
- MPN
- 412549
