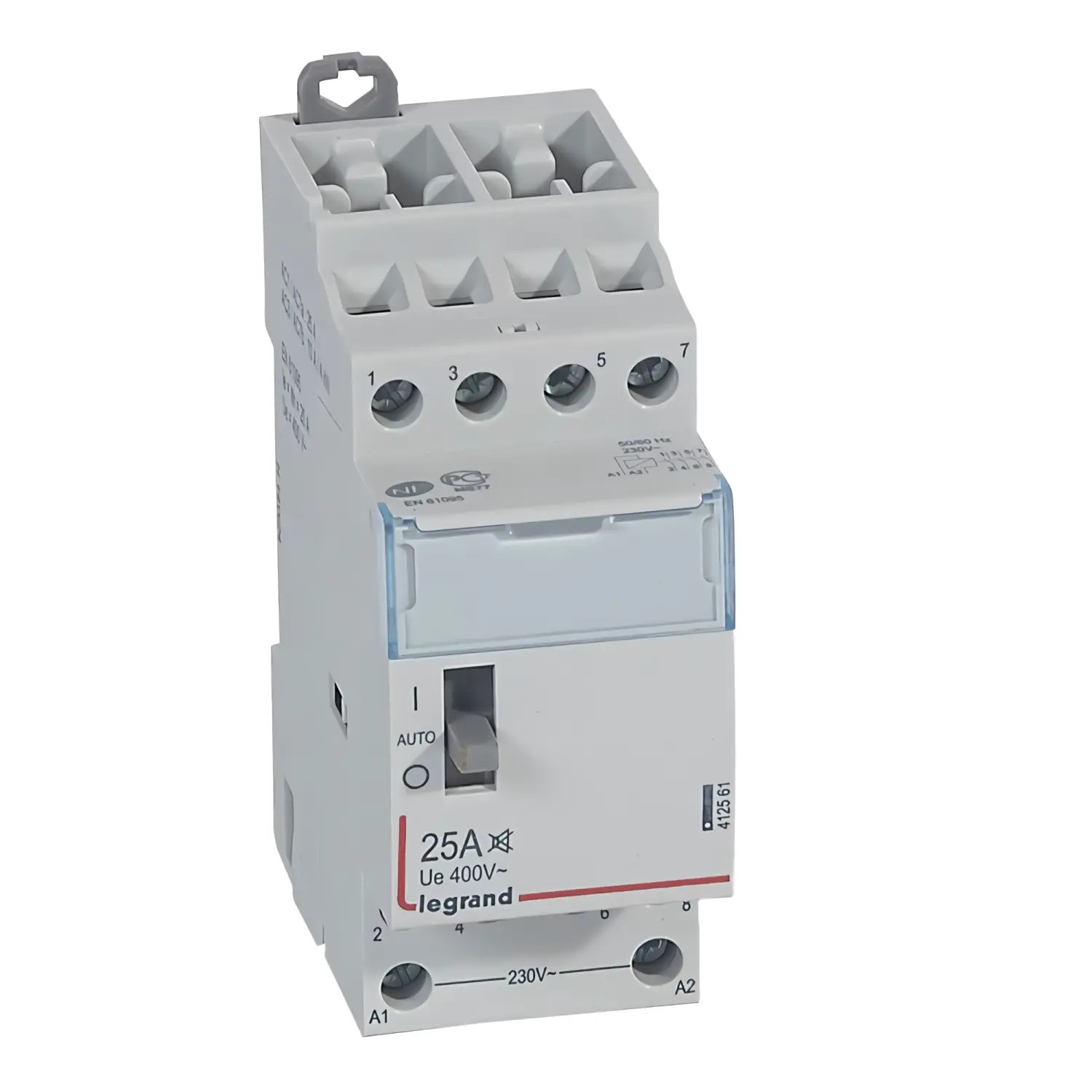

412561 - Contacteur heures creuses triphasé Legrand silencieux 4P - 25A bobine 220V - contact 4NO - 2 modules
Contacteur jour nuit silencieux 25A 4NO pour chauffe eau triphasé - Legrand 412561
Ce contacteur jour nuit Legrand est conçu pour piloter un chauffe-eau triphasé en heures creuses. Le principe est simple : le compteur Linky envoie un signal sur la bobine pendant les heures creuses, le contacteur se ferme et votre chauffe-eau chauffe. Fin des heures creuses, le contacteur s'ouvre et le chauffe-eau s'arrête. Résultat : vous ne chauffez l'eau que quand l'électricité est la moins chère.
Le gros plus de ce modèle : sa bobine silencieuse. Si votre tableau est proche des chambres, c'est ce contacteur qu'il vous faut.
Le Legrand 412561 est équipé de 4 contacts à fermeture (4NO normalement ouvert). Sa bobine 220V se raccorde directement sur la sortie heures creuses du Linky (bornes C1/C2). Il dispose d'une manette marche forcée pour forcer la chauffe quand vous avez besoin d'eau chaude rapidement.
Si vous ne pouvez pas vous raccorder au Linky, vous pouvez utiliser une horloge pour alimenter la bobine du contacteur JN aux horaires de votre choix.
Pour une installation dans les règles de l'art, prévoir un disjoncteur Legrand tétrapolaire 20a maximum pour protéger le chauffe-eau et un disjoncteur 2A Legrand pour protéger la bobine. Ce n'est pas imposé par la NF C 15-100 pour le 2A, mais c'est systématique chez les pros : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur JN Legrand 412561
🔇 Contacteur silencieux : inférieur à 20 dB à 1 mètre.
📏 Encombrement : 2 modules sur rail DIN standard.
⚡ Calibre 25A : compatible avec la majorité des chauffe-eau triphasé.
🔌 Bobine 220V : se raccorde sur le disjoncteur 2A et la sortie heures creuses du Linky.
✅ Commande manuelle 3 positions : AUTO / Marche forcée / Arrêt forcé.
🔗 Auxiliarisable : ce contacteur peut être accouplé au contact auxiliaire Legrand 412430
Fiche technique
- Type de produit
- Contacteur jour nuit | Contacteur modulaire | Contacteur silencieux | Contacteur triphasé | Contacteur à commande manuelle
- Gamme
- CX3
- Garantie
- 2 ans
- Certification
- Certifié NF
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SAE232111R0630 | 1SAE232111R0640 | 412502 | 412551 | A9C21833 | A9C21834 | ERC325 | ERC425 | ERC425S | ETC325 | ETC325S | ETC425 | ETC425S
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Oui
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 10A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 10A
- Référence de contacts auxiliaires compatibles
- 412430
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 220V
- Type de contact
- 4NO
- EAN-13
- 3245064125611
- MPN
- 412561
