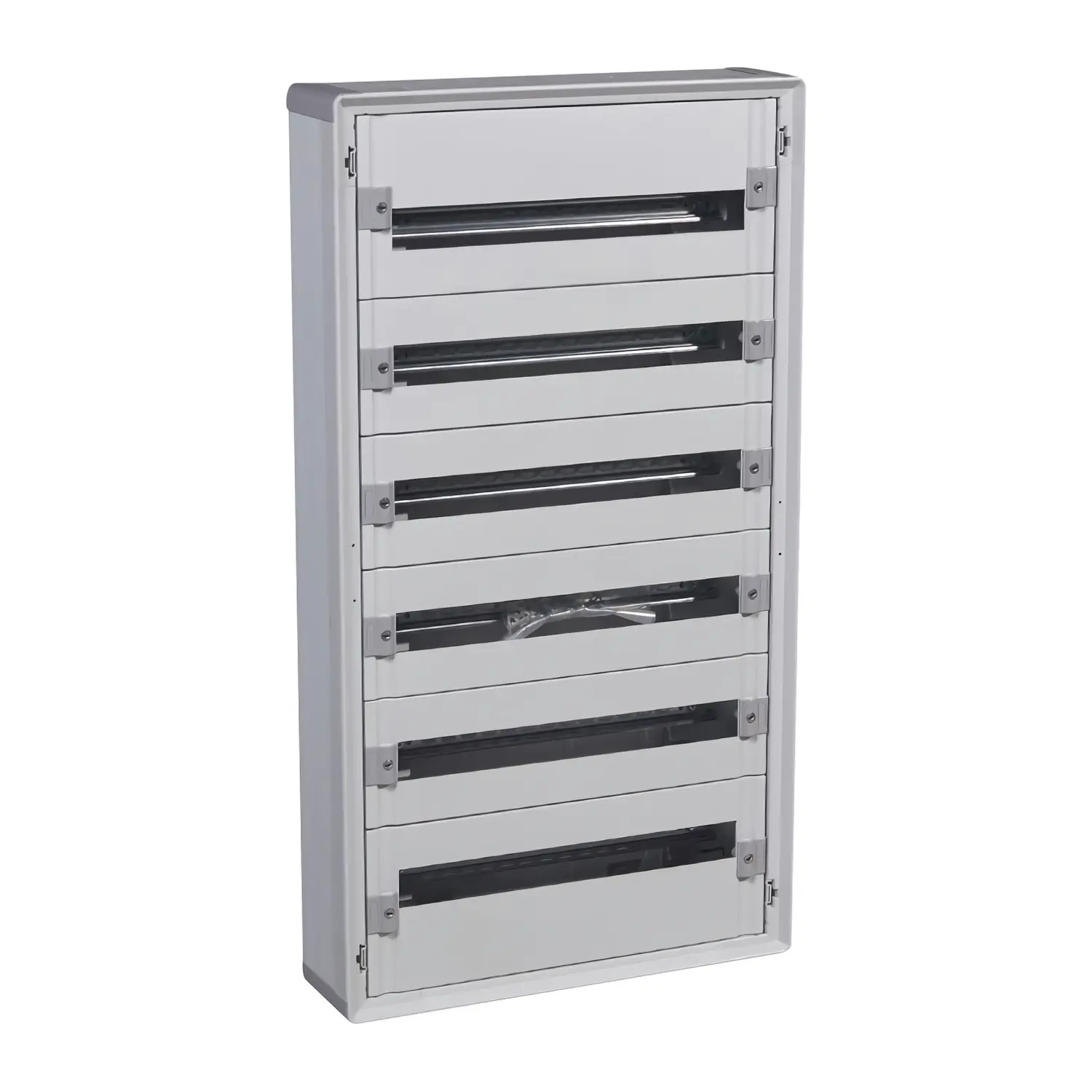

401806 Legrand Tableau tertiaire isolant XL3 160 - 6 rangées de 24 modules - Tout modulaire - Prêt à l'emploi
Armoire tertiaire 6x24 modules Legrand livrée avec plastrons et accessoires
La XL3 160, c'est l'armoire tertiaire de référence chez Legrand. Armoire en plastique isolant classe 2 (pas de mise à la terre), châssis extractible pour câbler tranquillement sur l'établi, rails DIN réglables en profondeur, plastrons amovibles, 4 cotés démontables, et une compatibilité complète avec toute la gamme d'accessoires XL3 160. Tout est pensé pour un câblage rapide et sans galère.
Polyvalent, elle accepte aussi bien un kit plastron disjoncteur tarif bleu (ref 020230 ou 020238 avec compteur Linky) qu'un kit disjoncteur tarif jaune (ref 020238). Jumelable par le haut, le bas ou les côtés si on manque de place. Porte réversible (ref 020256, 020276 ou 020286 et serrure à clé ref 020291 disponibles en option.
Cette armoire Legrand 401806 6 rangées de 24 modules (144 modules au total) de dimensions HxLxP 1050x575x147mm est livrée complète avec plastrons, rails DIN, bornier de terre et bracelets de guidage ⬇️
Pensé pour s'adapter à toutes les situations, la Legrand 401806 est 100% réversible, cela signifie que lorsqu'elle est équipée d'une porte, elle peut s'ouvrir par la droite ou par la gauche.
Ce qui fait la différence sur le coffret Legrand 401806
✅ Livré avec bornier de terre 45x 1,5 à 4mm² + 5x 6 à 25mm² + 5x 6 à 35mm²
🔧 Châssis extractible : câblage hors coffret + plastons 24 modules démontables
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)
🚪 Porte vendue à part voir ref 020256, 020276 ou 020286
🔐 Serrure à clé disponible en accessoires ref Legrand 020291 ou 020292 (porte requise) voir ci-dessous ⬇️
↕️↔️ 4 cotés démontables, pour vous laisser un maximum de liberté de mouvement lors du câblage.
🧩 Jumelable par le haut, le bas ou les côtés. Flancs latéraux amovibles.
Fiche technique
- Type de produit
- Armoire électrique tertiaire | Tableau électrique 24 modules | Tableau électrique tertiaire
- Gamme
- XL3
- Famille
- XL3 160
- Garantie
- 2 ans
- Étanchéité
- IP30
- Nombre de rangées
- 6 rangées
- Nombre de modules par rangées
- 24 modules
- Capacité modulaire totale
- 144 modules
- Matière
- Plastique
- Angle d'ouverture de la porte
- 120°
- Bornier de terre fourni
- Oui
- Charnières remplaçables
- Nous consulter
- Classe d'isolation
- Classe 2
- Couleur
- Gris (RAL7035)
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- Porte disponible en option (ref 20256, 20276 ou 20286)
- Nombre de serrure
- Sans serrure (en option ref 020291)
- Option serrure à clé
- Oui (à commander en plus ref 020291)
- Porte remplaçable
- Oui
- Rail din
- Oui
- Résistance aux chocs
- IK04 (IK07 avec porte)
- Sens d'ouverture de la porte
- Droite ou gauche
- Type d'entrée de câble
- Entrées de câbles amovibles et découpable ou perçable facilement
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte vendue séparément (ref 020256, 020276 ou 020286)
- Type de serrure
- Sans serrure (en option ref 020291)
- Référence équivalente
- 1CO6R24S | 1CO6R24SPL | 020006 | LVSST624 | LVSXQ624 | LVSXT624
- Résistance au feu
- 750°C
- Chassis rail DIN extractible
- Oui
- Connexions sur le bornier de terre
- 45x 1,5 à 4mm² + 5x 6 à 25mm² + 5x 6 à 35mm²
- Entraxe entre rangées
- 125mm | 150mm
- Hauteur (mm)
- 1050
- Largeur (mm)
- 575
- Matière de la porte
- Métal ou vitrée
- Nombres d'obturateurs inclus
- Nous consulter
- Profondeur (mm)
- 147
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- 20051 ou 01665
- Type de bornier de terre
- Bornier auto + vis
- Utilisation
- Tertiaire
- Rail DIN déclipsable
- Dévissable
- EAN-13
- 3245064018067
- MPN
- 401806
