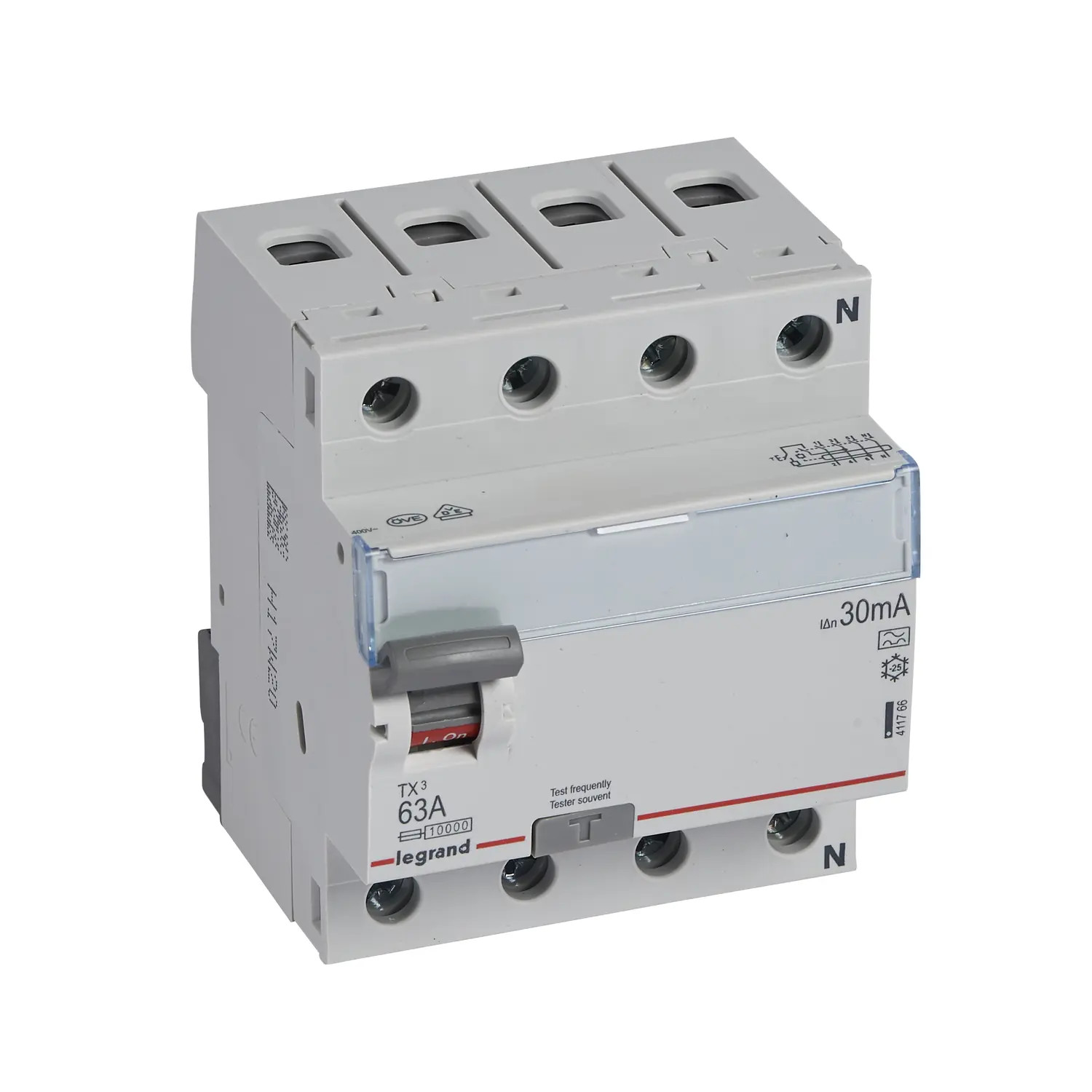

411766 - Interrupteur différentiel tétrapolaire Legrand 4P 63A 30mA Type A - Bornes alignées - Auxiliarisable - TX3
Interrupteur différentiel Legrand TX3-ID 4PG 63A A 30mA tétrapolaire
Cet interrupteur différentiel Legrand 411766 type A peut être alimenté par le haut ou par le bas.
Nous vous conseillons de l'alimenter par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (solution n°1), prévoir 4 cordons de repiquages 16mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 1P+N (solution n°2), utiliser le module Legrand 406301 et le peigne Legrand 405201.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , prévoir 4 cordons de repiquages 16mm², un peigne tétrapolaire Legrand 404954 et des bornes de raccordement.
Si vous avez un doute sur le branchement appelez nous au 02 96 84 70 20
Les points clés de l'inter différentiel Legrand 411766
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type A: Comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
⚠️ Neutre à droite: 100% compatible NF-C-15-100 si le fil neutre est bleu.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- TX3
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204101R1630 | 2CSF204123R1630 | 402076 | 411676 | 411761 | A9R21463 | A9R43763 | B10R4063-30-A | CD463J | CDA463D
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé") | Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type A
- Type de déclenchement
- Instantané
- EAN-13
- 3414970353504
- MPN
- 411766
