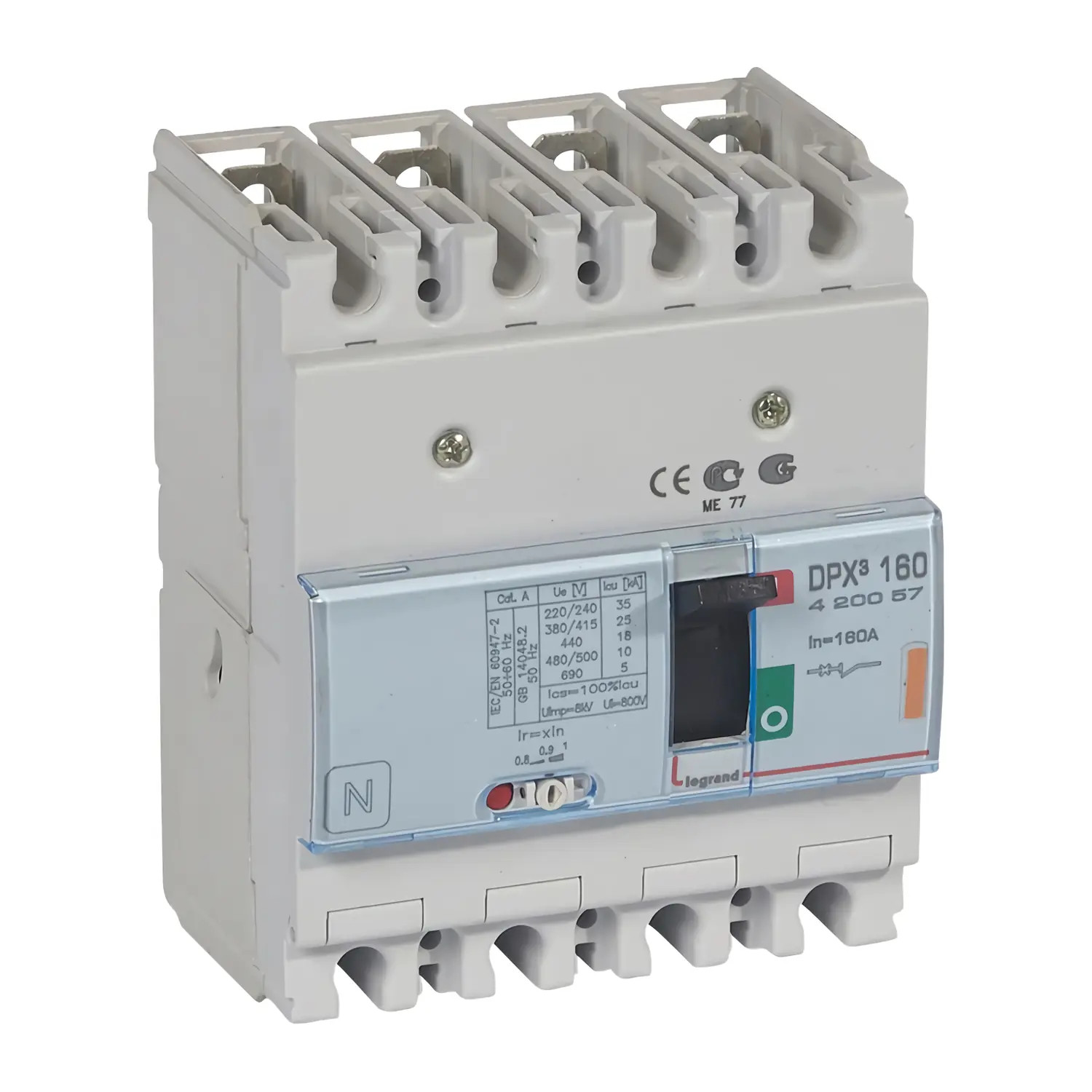

420057 - Disjoncteur 160A Legrand 4P4D réglable de 128A à 160A - Magnétothermique - 25kA - DPX 160 sans différentiel
DPX 160 disjoncteur Legrand 160A 4P 25kA COMPLET avec déclencheur Magnétothermique
Le 420057 Legrand, c'est un disjoncteur DPX 160 magnétothermique 4P 25kA livré complet, prêt à poser avec ses bornes à cage et ses cloisons de séparation. Il protège vos installations avec un thermique réglable de 128A à 160A (0,8 à 1xIn) et un magnétique fixe à 10xIn sur 4 pôles (4P4D non configurable). Ce disjoncteur se monte indifféremment sur rail DIN ou platine, en position verticale ou horizontale. Il est livré sans différentiel, mais une version avec bloc différentiel intégré existe dans une autre référence.
Côté raccordement, le Legrand 420057 est livré avec des bornes à cage acceptent du câble cuivre ou aluminium de section 1,5 à 95mm² (70mm² en souple). Pour des sections plus importantes, les bornes grande capacité ref 421027 permettent de monter jusqu'à 150mm² en rigide (ou 120mm² souple). Si vous préférez un raccordement par cosses, c'est aussi possible avec les bornes 421029 qui permettent de faire un raccordement par cosses M6. Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du disjoncteur Legrand 420057 :
🎚️ Réglable de 128A à 160A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur magnétothermique: protections Thermique (0.8-1×In) + Magnétique fixe (10×In).
🔌 Polarité 4P : 4P4D non configurable.
🔧 Raccordement : Bornes à cages 1,5 à 95mm² ou cosses M6 en option.
🧩 4 à 5 emplacements en fonction de la configuration auxiliaires : OF/SD, MX/MN, voir ci-dessous ⬇️.
❌ Sans protection différentielle : ce disjoncteur est disponible dans une autre référence avec différentiel intégré.
📏 Dimensions HxLxP : 130x110x97mm pour un poids de 1,38kg, montage sur platine ou rail DIN.
Fiche technique
- Type de produit
- Disjoncteur triphasé | Disjoncteur tétrapolaire
- Gamme
- DPX³
- Famille
- DPX 160
- Calibre
- 160A
- Capacité des bornes de raccordement (fil rigide)
- 1,5 à 95mm² (70mm² en souple)
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage | Cosses (avec accessoire)
- Hauteur (mm)
- 130
- Largeur (mm)
- 110
- Profondeur (mm)
- 97
- Sensibilité
- Sans différentiel
- Compatible bobine MX/MN
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec les bornes incluses ou cosses cuivre alu en option
- Compatible télécommande
- Oui
- Différentiel intégré
- Non
- Dimensions HxLxP (mm)
- 130x110x97mm
- Déclencheur
- Magnétothermique
- Fonctions de protection du déclencheur
- Thermique (0.8-1×In) + Magnétique fixe (10×In)
- Intensité nominale In
- 160A
- Montage
- Fixe sur platine | Fixe sur rail DIN
- Nombre d'emplacements pour auxiliaires
- 4 à 5 emplacements en fonction de la configuration
- Poids (kg)
- 1,38
- Prise de test
- Non
- Référence d'épanouisseurs compatibles
- 421033
- Référence de bornes à vis compatible
- Incluses (70mm² souple, 120mm² rigide avec accessoire 421027)
- Référence de cache bornes compatibles
- 421055 (cache borne long standard) ou 421051 (cache borne court prise arrière)
- Réglage du thermique Ir
- 128A à 160A
- Technologie du déclencheur
- Magnétothermique
- Type de cosses
- Cosses M6 (minimum) avec une languette de largeur 19,5mm maximum (nécessite la ref 421029)
- EAN-13
- 3245064200578
- MPN
- 420057
