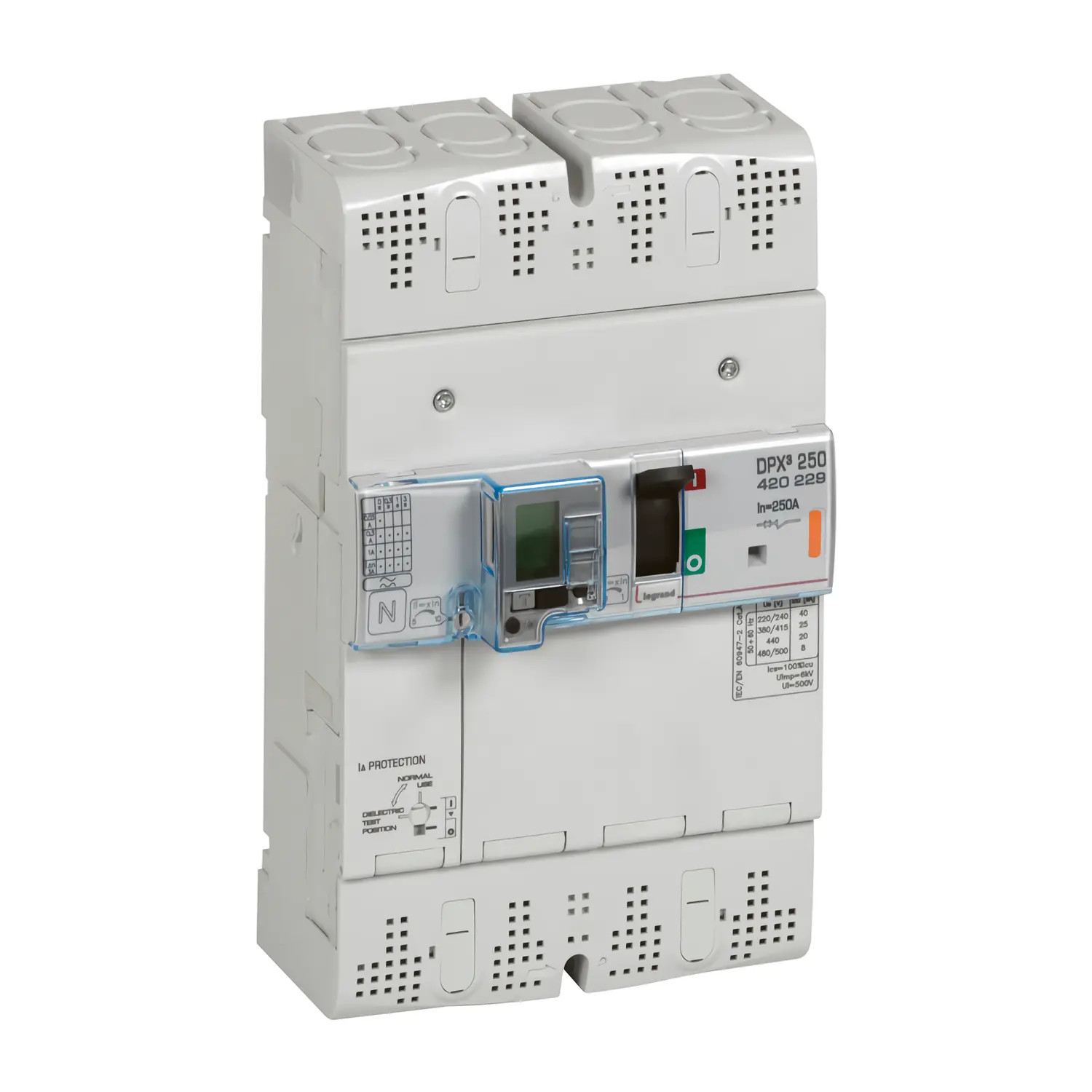

420229 - Disjoncteur différentiel 250A Legrand 4P4D réglable de 200A à 250A - Magnétothermique + Vigi - 25kA - DPX 250
DPX 250 disjoncteur Legrand 250A 4P 25kA COMPLET avec déclencheur Magnétothermique + différentiel intégré
Le 420229 Legrand, c'est un disjoncteur DPX 250 magnétothermique 4P 25kA livré complet, prêt à poser avec ses bornes à cosses et ses cloisons de séparation. Il protège vos installations avec un thermique réglable de 200A à 250A (0,8 à 1xIn) et un magnétique fixe à 10xIn sur 4 pôles (4P4D). Ce disjoncteur se monte indifféremment sur rail DIN ou platine, en position verticale ou horizontale. Il est livré sans différentiel, mais une version avec bloc différentiel intégré existe dans une autre référence.
Côté raccordement, le Legrand 420229 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 28,5mm maximum. Pour un raccordement direct par câble, les bornes à cage ref 421031 (150mm² max en rigide ou 120mm² max en souple) (vendues séparément) acceptent du câble cuivre ou aluminium de . Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
L'essentiel du disjoncteur différentiel Legrand 420229 :
🎚️ Réglable de 200A à 250A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur magnétothermique + différentiel intégré: Thermique (0.8-1×In) + Magnétique réglable (5-10×In) vigi réglable de 30mA à 3A.
🔌 Polarité 4P : 4P4D.
🔧 Raccordement : Cosses M8 minimum de largeur 28,5mm maximum, bornes à cage en option.
🧩 4 à 5 emplacements en fonction de la configuration auxiliaires : OF/SD, MX/MN, voir ci-dessous ⬇️.
✅ Vigi intégrée : Pas de bloc différentiel à prévoir en plus.
📏 Dimensions HxLxP : 165x140x97mm pour un poids de 2,4kg, montage sur platine ou sur rail DIN.
Fiche technique
- Type de produit
- Disjoncteur différentiel
- Gamme
- DPX³
- Famille
- DPX 250
- Calibre
- 200A | 250A
- Capacité des bornes de raccordement (fil rigide)
- 150mm² (rigide) ou 120mm² (souple) avec bornes 421031 vendues à part
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 165
- Largeur (mm)
- 140
- Profondeur (mm)
- 97
- Sensibilité
- 1A | 3A | 30mA | 300mA | Réglable
- Bloc différentiel compatible
- Vigi déjà intégré
- Communication Modbus SL
- Oui
- Compatible bobine MX/MN
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre 421031 (150mm²)
- Compatible télécommande
- Oui
- Différentiel intégré
- Oui
- Dimensions HxLxP (mm)
- 165x140x97mm
- Déclencheur
- Magnétothermique + différentiel intégré
- Fonctions de protection du déclencheur
- Thermique (0.8-1×In) + Magnétique réglable (5-10×In)
- Intensité nominale In
- 250A
- Montage
- Fixe sur platine | Fixe sur rail DIN
- Nombre d'emplacements pour auxiliaires
- 4 à 5 emplacements en fonction de la configuration
- Poids (kg)
- 2,4
- Prise de test
- Non
- Référence d'épanouisseurs compatibles
- 421035
- Référence de bornes à vis compatible
- 421031 (150mm² max en rigide ou 120mm² max en souple)
- Référence de cache bornes compatibles
- 421057 (cache borne long standard) ou 421053 (cache borne court prise arrière)
- Réglage du thermique Ir
- 200A à 250A
- Technologie du déclencheur
- Magnétothermique
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 28,5mm maximum
- EAN-13
- 3245064202299
- MPN
- 420229
